Można naszkicować splajn stylu jak krzywą łączącą dwa istniejące elementy.
Aby naszkicować splajn stylu, należy:
- Otworzyć szkic z dwoma elementami do połączenia.
- Kliknąć Splajn stylu
(pasek narzędzi Szkic) lub kliknąć kolejno .
- W obszarze graficznym kliknąć pierwszy punkt końcowy.
Pierwsze kliknięcie tworzy pierwszy punkt wierzchołka kontrolnego w splajnie stylu.
- Przytrzymać wskaźnik nad linią wnioskowania i kliknąć, aby dodać drugi punkt wierzchołka sterującego.
W przypadku przyciągnięcia drugiego wierzchołka sterującego do linii wnioskowania oprogramowanie tworzy w tym punkcie końcowym relację styczną.

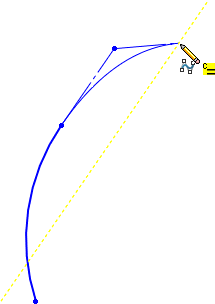

- Kontynuować przenoszenie wskaźnika w prawo i zatrzymać go nad kolejną linią wnioskowania. Kliknąć wskaźnik po pojawieniu się ikony równej krzywizny.
W przypadku przyciągnięcia trzeciego wierzchołka sterującego do linii wnioskowania oprogramowanie tworzy w tym punkcie końcowym relację równej krzywizny.
- Kontynuować dodawanie kolejnych wierzchołków sterujących.

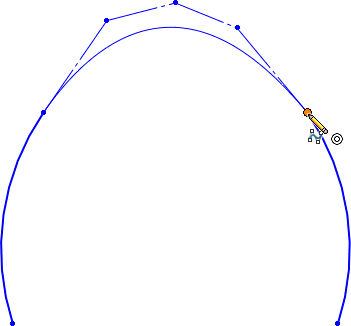

- Po osiągnięciu punktu końcowego drugiego elementu szkicu nacisnąć klawisz ALT i dwukrotnie kliknąć wskaźnik w punkcie końcowym.
Naciśnięcie klawisza ALT stosuje automatyczne relacje styczne w ostatnim punkcie wierzchołka kontrolnego.

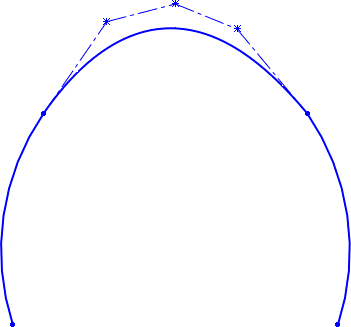

Krzywa łącząca dwa elementy szkicu jest gotowa.
