Automatyczne operacje rysunku

Autowymiarowanie, automatyczne przejście w szkicowaniu oraz automatyczne operacje w rysunkach zdecydowanie zwiększają produktywność.

  Adnotacje 3D (pasek narzędzi Adnotacje) Wstawia adnotacje do dokumentu części lub złożenia. Adnotacje 3D są zorganizowane w widoki adnotacji, które odpowiadają widokom ortograficznym modelu, takim jak przód, dół itd. Można następnie użyć widoków adnotacji w rysunku. Widoki adnotacji są konwertowane na dwuwymiarowe widoki rysunku. Adnotacje wstawiane w modelu są zachowywane w rysunku.
Elementy modelu (pasek narzędzi Adnotacje) Wstawia wymiary, adnotacje i geometrię odniesienia z dokumentu części lub złożenia do rysunku w jednej operacji. Można określić wszystkie wymiary lub tylko te zaznaczone dla rysunków.

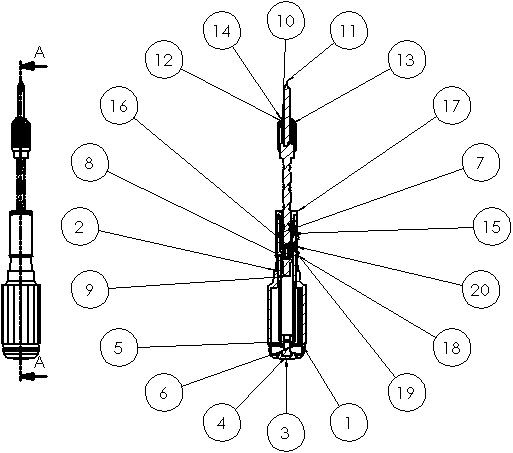

Tool_auto_balloon_annotations.gif Automatyczny odnośnik (pasek narzędzi Adnotacje) Dodaje odnośniki do wszystkich komponentów w widoku rysunku w jednej operacji wybierając układ oraz styl, rozmiar i tekst odnośnika.

Inteligentny wymiar, Autowymiarowanie (pasek narzędzi Wymiary/Relacje) Wstawia poziome i pionowe wymiary orientacyjne do widoków rysunków jako wymiary linii bazowej, łańcuchowe lub łańcuchy wymiarowe.
Znaczniki środka (pasek narzędzi Adnotacje) Dodaje znaczniki środka do wszystkich odpowiednich elementów w widoku rysunku w jednej operacji, wybierając styl pojedynczy, liniowy lub kołowy, wydłużone linie, czcionkę, kąt i nazwaną warstwę.

Linie środkowe (pasek narzędzi Adnotacje) Dodaje linie środkowe do wszystkich odpowiednich elementów w widoku rysunku w jednej operacji.

W menu Narzędzia > Opcje > Właściwości dokumentu > Opisywanie szczegółów można określić, aby następujące elementy były wstawiane automatycznie do nowych widoków rysunków:
  • Znaczniki środka
  • Linie środkowe
  • Odnośniki
  • Wymiary zaznaczone dla rysunków
