Operacja Zaczep i szczelina tworzy zaczepy na jednym obiekcie i szczeliny (otwory) na innym, umożliwiając sprzęgnięcie dwóch obiektów. Można określić wygląd zaczepów i szczelin oraz sposób, w jaki są one rozłożone wzdłuż wybranych elementów.
Zaczepy i szczeliny ułatwiają zespawanie części i zminimalizują wymagania związane z budową skomplikowanych umocowań dzięki zablokowaniu kilku części arkusza blachy. Ta operacja jest dostępna w przypadku wszystkich części, nie tylko części arkusza blachy. Można jej użyć w odniesieniu do obiektów pojedynczych, wielokrotnych i części w kontekście złożenia.
Krawędzie i ściany muszą być zgodne ze sobą, po wybraniu krawędzi dla zaczepów, należy wybrać odpowiadającą ścianę dla szczelin. Ściany mogą być planarne lub cylindryczne, ale krawędzie i ściany nie muszą się stykać.
 |
 |

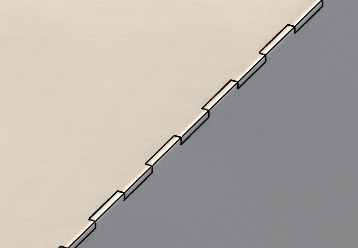

| Operacja Zaczep i szczelina |
Obraz powiększony |
