Em desenhos, você pode adicionar, editar e excluir padrões de hachura de área ou preenchimentos sólidos dentro de limites que não recebem hachura automática.
Para adicionar uma área hachurada ou preenchimento sólido:
- Em um documento de desenho, selecione uma face do modelo, um segmento de um perfil de esboço fechado ou uma região delimitada por uma combinação de arestas de modelo e entidades de esboço. É possível fazer seleções múltiplas.
 |

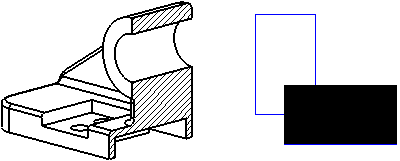

| Múltiplas faces e perfil de esboço fechado como Limite
|
 |
| Arestas do modelo e entidades de esboço como uma Região
|
- Clique em Área hachurada/preenchida
(barra de ferramentas Anotação) ou clique em . Você pode clicar em Área hachurada/preenchida antes ou depois da etapa 1.
- Especifique as opções no PropertyManager de Área hachurada/preenchida.
- Clique em
. A área hachurada ou o preenchimento sólido são exibidos na área selecionada.
Você pode alterar a forma e o tamanho de um perfil de esboço e a área será atualizada para preencher o perfil modificado.
