Correções de geometria para superfícies em contato

As simulações para estudos estáticos lineares são mais precisas para superfícies curvas que entram em contato.

O algoritmo de detecção de contato integra fatores de correção de geometria que melhoram a representação de superfícies curvas de geometrias cilíndricas, esféricas e cônicas.

A exibe um quarto de um modelo cilíndrico com uma cavidade esférica. As malhas das duas peças são geradas de maneira independente. Uma carga de pressão é aplicada na parte superior da cavidade esférica. Durante a simulação, as forças de contato se desenvolvem nos limites esféricos. A plotagem do gradiente de tensão exibida à direita representa precisamente o comportamento do contato.

A seguir é mostrado outro exemplo em que os resultados são aprimorados para o SOLIDWORKS Simulation 2021 devido à integração de fatores de correção de geometria na simulação de contato.
Dois corpos cilíndricos entram em contato sob uma carga de pressão. As malhas dos corpos são geradas de maneira independente. O corpo interno tem uma malha com qualidade de rascunho com uma densidade de malha maior. O corpo externo tem uma malha de alta qualidade com uma densidade de malha menor.

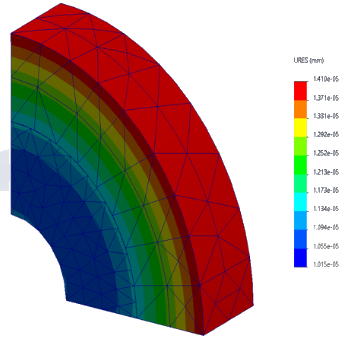

Com a integração das correções de geometria, a plotagem do contorno de deformação é precisa (SOLIDWORKS Simulation 2021).
Plotagem de contorno de deformação imprecisa (SOLIDWORKS Simulation 2020).
