O gerador de malha com base em curvatura combinada melhorou o desempenho com base na arquitetura de código otimizada, no multissegmento e no processamento paralelo multicore. O gerador de malha aprimorado pode gerar malha de peças e montagens grandes com significativa rapidez.
Ele também pode gerar a malha de modelos nos quais, anteriormente, isso não funcionava. Além disso, o cancelamento da malha é imediato, e os problemas de desempenho, incluindo a finalização do programa, relacionados ao cancelamento da malha, são resolvidos. Essas melhorias de desempenho também se aplicam ao gerador de malha com base em curvatura.

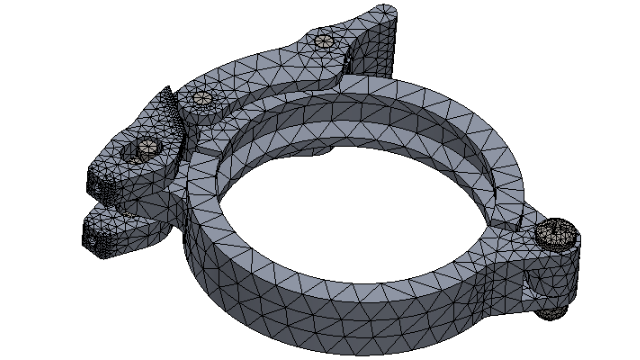

Por exemplo, para a montagem com grampo com 11 peças mostradas acima, a geração de malha com o gerador de malha aprimorado baseado em curvatura misturada é aproximadamente 5 vezes mais rápida. A tabela lista os detalhes da malha do modelo da montagem com grampo para as versões 2020 e 2021.
| Detalhes da malha |
2020 |
2021 |
| Gerador de malha |
Baseada em curvatura misturada |
Baseada em curvatura combinada aprimorada |
| Tipo de malha |
Sólido |
Sólido |
| Tamanho máximo do elemento/tamanho mínimo do elemento |
5,815 mm / 0,291 mm |
5,815 mm / 0,291 mm |
| Total de nós/total de elementos |
45.918 / 26.490 |
46.729 / 27.028 |
| Tempo para concluir a malha (minutos:segundos) |
0:50 |
00:11 |
A melhoria no desempenho do Gerador de malhas com base em curvatura combinada aprimorado depende do número de peças em uma montagem, do número de núcleos físicos e da memória disponível.
A tabela lista as licenças do SOLIDWORKS Simulation compatíveis com processamento de núcleo único e multicore para o gerador de malhas com base em curvatura combinada.
| Gerador de malha |
Licenças com processamento de núcleo único |
Licenças com processamento multicore |
| Com base em curvatura combinada (geração de malha de superfície) |
- Simulation Xpress
- Simulação no SOLIDWORKS Premium
- SOLIDWORKS Simulation Standard
|
- SOLIDWORKS Simulation Professional
- SOLIDWORKS Simulation Premium
Não há limite para o número de núcleos físicos que o gerador de malha com base em curvatura combinada pode acessar. |
