Предварительный просмотр на базе WebGL

С помощью технологии просмотра eDrawings Web программа SOLIDWORKS PDM Web2 позволяет динамически просматривать файлы SOLIDWORKS и eDrawings.

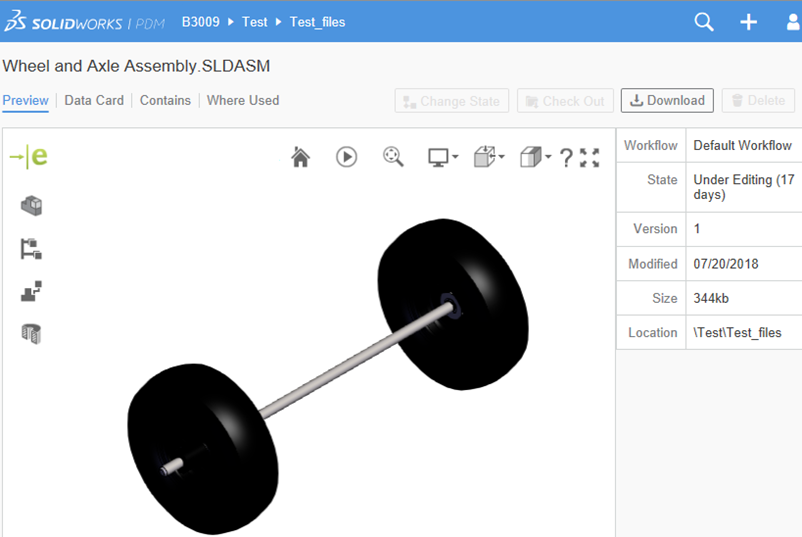

Страница предварительного просмотра eDrawings отображает инструменты и графическую область.

Инструменты вдоль верхней и боковой части графической области содержат сведения о модели и позволяют управлять отображением модели.

Значок eDrawings Показывает, что это предварительный просмотр eDrawings.
Компоненты Отображает список компонентов файла. При нажатии каждой детали она выделяется в графической области.
Конфигурация Отображает список конфигураций файла.
Разнести Управляет расширением разнесения с помощью регулятора.
Разрезы Создает плоскости поперечных сечений.
Сброс Возврат модели или чертежа к состоянию при открытии.

При выборе команды Сброс все вращения, панорамирования, перемещения компонентов и изменения ориентации отменяются.
Анимированные виды Анимация модели.
Изменить в размер экрана Располагает модель в графической области.
Окклюзия Управляет затуханием рассеянного света, чтобы отобразить объект, как при пасмурном дне.
Перспектива Отображает перспективный вид модели.
Ориентация видов Отображение вида, например вида спереди, сзади, слева, справа, сверху, снизу и изометрического вида.
Отображение Отображает модель в каркасном виде, с затененным корпусом или в закрашенном виде.
Справка Отображает жесты мыши и экрана для вращения, панорамирования, масштабирования и установки модели по ширине экрана.
Полноэкранный режим Отображает предварительный просмотр в рамках всего окна браузера.

Нажмите снова для выхода из полноэкранного режима.
Инструменты Разрезы, Ориентация видов, Отображение и Анимация видов доступны для файлов деталей и сборок. Инструменты Компоненты, Конфигурация и Разнесение доступны только для файлов сборок.
