Barras de herramientas de contexto

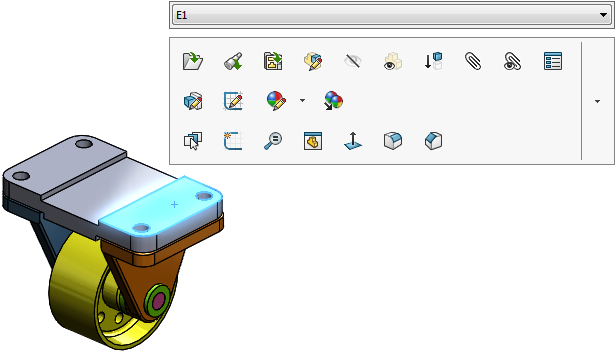

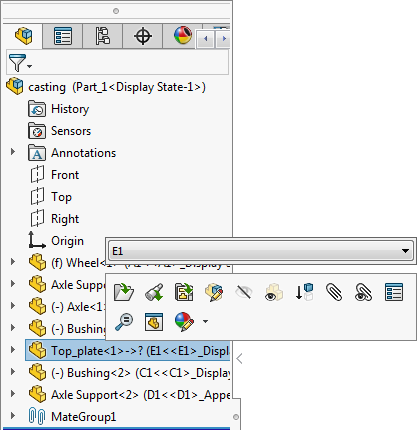

Al seleccionar elementos en la zona de gráficos o en el gestor de diseño del FeatureManager, aparecen estas barras de herramientas para acceder a acciones que se realizan con frecuencia para ese contexto.

Las herramientas de esta barra son un subconjunto de elementos que en versiones anteriores se encontraban en los menús contextuales.

Para ver más elementos de menú relacionados con el elemento seleccionado actualmente, haga clic con el botón derecho del ratón al mismo tiempo que visualiza la barra de herramientas contextual.

Las barras de herramientas de contexto están disponibles para piezas, ensamblajes y croquis. En los dibujos, puede acceder a menús y barras de herramientas contextuales para líneas constructivas, croquis, vistas de dibujo y marcas.

Puede utilizar el teclado para acceder a las herramientas presentes en los menús de accesos directos y barras de herramientas contextuales en la zona de gráficos.

Mayús + F10 o tecla de menú Abre el menú de accesos directos.
Teclas de flechas Permiten navegar por los elementos del menú y la barra de herramientas.
Si aparece automáticamente una barra de herramientas contextual en la zona de gráficos (sin un menú de accesos directos), no es posible usar el teclado para navegar por la barra de herramientas contextual.
Intro Ejecuta la herramienta o el elemento seleccionado en el menú.
Esc Cierra el menú de accesos directos, la barra de herramientas contextual o el menú de una herramienta.

Visualización de la barra de herramientas contextual

Además de las opciones de configuración para la visibilidad predeterminada de las barras de herramientas contextuales, puede especificar la visibilidad de las barras de herramientas contextuales para relaciones de posición y configuraciones estándar importantes.

Para mostrar la barra de herramientas contextual:

  1. Abra un documento de pieza, ensamblaje o dibujo.
  2. Haga clic en Herramientas > Personalizar o haga clic con el botón derecho del ratón en el borde de la ventana y seleccione Personalizar.
  3. En la pestaña Barras de herramientas, en Barra de herramientas contextual, seleccione las opciones:
    Opción Descripción
    Mostrar en selección Muestra las barras de herramientas de contexto cuando selecciona una operación en la zona de gráficos o en el gestor de diseño del FeatureManager.
    Mostrar configuraciones rápidas Ofrece un acceso a la barra de herramientas contextual para las configuraciones de los componentes o subensamblajes seleccionados.
    Mostrar relaciones de posición rápidas Ofrece una barra de herramientas contextual para la especificación rápida de las relaciones de posición estándar apropiadas para sus selecciones de componentes.
    Mostrar la inversión de la alineación y el bloqueo de la rotación después de realizar relaciones de posición rápidas Muestra las opciones de inversión de la alineación y de bloqueo de la rotación después de crear una relación de posición a partir de la barra de herramientas contextual Relaciones de posición rápidas.
    Mostrar en menú contextual Muestra la barra de herramientas contextual al hacer clic con el botón derecho del ratón en una operación para mostrar un menú contextual.
  4. Haga clic en Aceptar.
