Configuración de escalas para hojas de dibujo

Puede cambiar la escala de una hoja de dibujo seleccionando una escala de una lista predefinida o especificando una escala personalizada.

Para cambiar la escala de una hoja de dibujo existente:

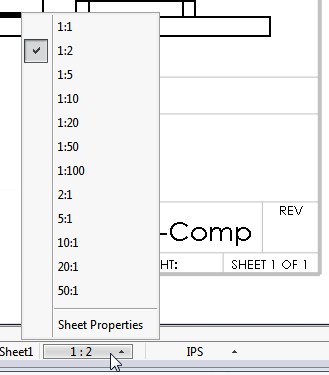

  1. En la barra de estado, haga clic en Escala de hoja y, a continuación, haga clic en una escala.
  2. Si hay anotaciones en la hoja de dibujo, especifique las opciones en el cuadro de diálogo y haga clic en Aceptar.
    Opción Descripción
    Escalar la posición de las anotaciones Escala las anotaciones de forma equivalente al tamaño de la hoja. Las posiciones de las anotaciones se mueven según la escala.
    Escala la altura de texto de las anotaciones Escala el texto de anotación a la escala de la hoja.

Configurar escalas personalizadas para hojas de dibujo

La lista de escalas en la barra de estado incluye una opción para especificar una escala personalizada para hojas de dibujo.

Para especificar escalas personalizadas para hojas de dibujo, haga lo siguiente:

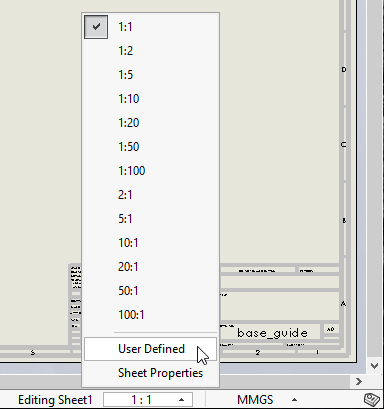

  1. En la barra de estado, haga clic en la escala.
  2. En la lista, haga clic en Definido por el usuario.
  3. En el cuadro de diálogo, introduzca una escala con el formato x:x o x/x.
  4. Haga clic en Aceptar.
También puede hacer clic con el botón derecho del ratón y seleccionar Propiedades y, a continuación, editar los valores de Escala
