Mesh Kesiti PropertyManager'ı

Mesh Kesiti PropertyManager'ı ile, parçaların hacmi içindeki mesh elemanlarını görüntüleyebilirsiniz.

Mesh Kesiti PropertyManager'ını açmak için aşağıdakilerden birini yapın:

  • Bir mesh oluşturun, bir mesh kalitesi grafiğine sağ tıklayın ve Mesh Kesitleme öğesine tıklayın.
  • Aktif bir sonuç grafiğine sağ tıklayın ve Mesh Kesitleme öğesine tıklayın.
Kiriş veya kafes kiriş elemanları için bir mesh kesiti grafiği oluşturamazsınız.

Mesh kalite parametrelerini (en boy oranı, jakoben gibi) veya iç mesh elemanlarının sonuç konturlarını incelemek için bir mesh kesiti grafiği kullanın.

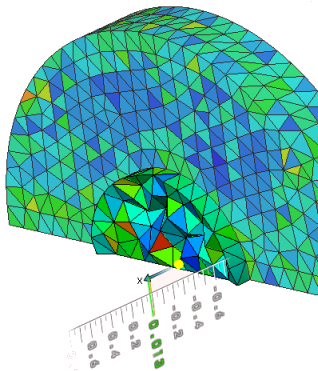

Bir en boy oranı grafiğinin mesh kesiti. En yüksek en boy oranına sahip kırmızı elemanlar görünür durumdadır.

Kesit 1

  Düzlem Düzlemsel bir çapraz kesit oluşturur.
Silindir Silindirik bir çapraz kesit oluşturur.
  Referans objesi Kesit düzleminin oryantasyonu için bir referans düzlemi olarak Düzlem 1, Düzlem 2 veya Düzlem 3 öğesini seçin.
Kırpma Yönünü Ters Çevir
dim_lin_d.png Altıgen mesafesi Seçili kesit objesinden ölçülen öteleme uzaklığını ayarlar.

Kırmızı oku hareket ettirerek, kesit düzlemini grafik alanında dinamik bir şekilde konumlandırın.
dim_ang_x.png X Rotasyonu Kesit objesini X yönü boyunca döndürür.
dim_ang_y.png Y Rotasyonu Kesit objesini Y yönü boyunca döndürür.
PM_draft_angle.gif Yarıçap Silindirik kesitin yarıçapını ayarlar.
  Seçenekler Şunlardan birini seçin:

Mesh kenarını göster

Eleman kenarlarını görüntüler.

Kesit düzlemini göster

Kesit objesini (düzlem veya silindir) görüntüler.

Yalnızca kesitte grafikle

Kesit objesi ile kesişen mesh elemanlarını görüntüler.

Konturu modelin kesilmemiş kesiminde göster

Sonuç konturlarını, modelin kesilmemiş kısmında görüntüler. Seçimi kaldırılırsa, program, modelin kesilmemiş kısmını gölgelendirilmiş görünüm modunda görüntüler.

Kırptıktan sonra patlat

Montajlar için kullanılabilir. Mesh kesitini oluşturur ve sonra da modeli patlatır. Seçili değilse, program, kesit grafiğini patlatma görünümü üzerinde oluşturur.

Kırpma açık/kapalı

Meshin kesitinin görünürlüğünü kontrol eder.

Sıfırla

Seçimleri varsayılan değerlere sıfırlar.
