Program, Yerel Etkileşimler PropertyManager'ında tanımlanan Set 1 ve Set 2 (kaynak ve hedef) objelerini bağlar. Birleşmiş objeler, birbirine kaynaklanmış gibi davranırlar. Bağımsız olarak meshlenen geometrik objelerde, bağlama işlemi sınırlandırma denklemleriyle bağlantı uygulanır.
Ayrıca bileşenleri, sınırlarında ortak mesh düğümlerini zorlayarak bağlama seçeneğiniz de vardır. Bu durumda, sınırlarında ortak mesh düğümlerine sahip bileşenler tek gövde olarak meshlenir.
Aşağıdaki simülasyon etütlerine bağlı etkileşimler uygulayabilirsiniz:
- Static
- Frekans
- Bükülme
- Termal
- Doğrusal Olmayan
- Dynamic
- Düşme testi
|
| Temas eden bileşenler arasında bağlama (boşluksuz). |
|

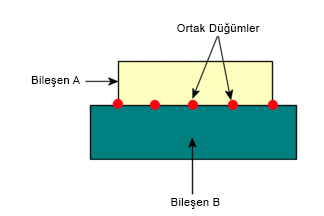

| Bileşen sınırlarında ortak mesh düğümlerinin resmi. İki bileşen tek gövde olarak meshlenir. |
Bu sınırlama yalnızca (a) tüm etütler için düğümden yüzeye bağlama formülasyonu ve (b) doğrusal olmayan etütler için yüzeyden yüzeye bağlama formülasyonu için geçerlidir.
Bağlama algoritması, sac levha parçalarıyla diğer yüzeyler (katılar veya kabuklar) arasında bağlama temasının olduğu durumlarda, orta yüzey meshi ve temas yüzeyi geometrisi arasındaki boşluk nedeniyle aşırı sertleşmeye zorlayabilir. Birleşme temasının aşırı sertleşmesi, katı gövde modellerinin hesaplarını değiştirir. Sac levha parçaların meshlerini orta yüzeylerden temas yüzeyi geometrisine öteleyerek boşluğu ortadan kaldırırsanız program tüm katı modları (frekans değerleri 0'a yakın) hesaplar.
