Gerçek pim geometrilerinin modelini oluşturmadan bir montajdaki pimlerin davranışını simüle etmek için pim bağlantı elemanlarını kullanabilirsiniz.
Bir montaj pimler, cıvatalar, vidalar veya yaylarla birbirine bağlanmış birden çok parçadan oluşur. Dizüstü bilgisayarlar, makaslı liftler, penseler ve aktüatörler pimli montaj örnekleridir. Bu montajları geleneksel yöntemlerle simüle etmek isteseydiniz her pim geometrisini ayrı ayrı oluşturmanız ve pimler ile temas yüzleri arasında temas koşullarını uygulamanız gerekirdi. Ancak bu, işlemsel açıdan çok pahalı bir yaklaşımdır.
Pimlerin gerilim dağılımından ziyade pimlerin bitişik parçalar üzerindeki etkilerini öğrenmek istediğiniz uygulamalarda pimlerin davranışını simüle etmek için pim bağlantı elemanlarını kullanın.
Birden çok koaksiyel silindirik yüze veya kabuk kenarına (maksimum 10 tane seçilebilir) eklenmiş tek bir pim bağlantı elemanı tanımlayabilirsiniz.
Bağlantı Elemanı-Pim PropertyManager'ında, Silindirik Yüzler/Kenarlar
için pime eklenmiş tüm koaksiyel silindirik yüzleri (veya kenarları) seçin (maksimum on adet). Seçili silindirik yüzler veya dairesel kenarlar, tek bir gövdeye veya birkaç gövdeye ait olabilir.
Pim Bağlantı Elemanları Ne Zaman Kullanılmalı?
|

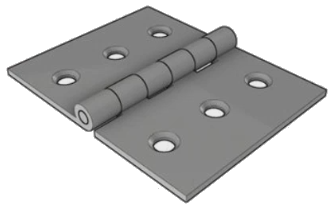

Üç levhayı bağlayan menteşe işlevi görecek bir pim bağlantı elemanı tanımlayın. |
 |
Birbirlerinin karşısında dönen iki silindirik yüzü bağlamak için bir pim bağlantı elemanı tanımlayın. Silindirik yüzlerin pim karşısında dönmesine izin verin fakat bunların birbirine göre eksenel olarak hareket etmesini önleyin. |
 |
Menteşeli levhanın altı silindirini bağlamak için bir adet pim bağlantı elemanı tanımlayın. |
 |

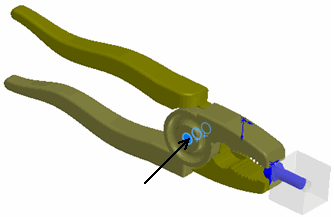

İki döner parçayı bağlamak için bir pim tanımlayın. Bir pim bağlantı elemanı, dört silindirik yüze eklenir. |
