Eğim Ekleme

Boru tesisatına eğim eklemek için:

  1. Bir tesisat montajını açın ve Borular > Tesisatı Düzenle öğesine (Tesisat araç çubuğu) tıklayın.
  2. Eğimi eklemek istediğiniz konumdaki çizim objesini sağ tıklayın ve Eğim Ekle add_slope_button öğesini seçin.
  3. Boru Eğimi PropertyManager'ında Tesisat Kesitleri altında eğilecek rota kesitlerini seçin. Bu kesitler, ilk kesitle eksenel olarak hizalanmalıdır.
  4. Grafik alanında, Design Library veya Routing Library'den alınan tesisat kesitlerine bağlantı elemanlarını sürükleyip bırakın.
    Bağlantı elemanı sabitlenmişse veya bağlantı elemanında bağlantı elemanının hareket etmesini engelleyen harici bir montaj ilişkisi varsa, bağlantı elemanını eğimlere ekleyemezsiniz.
  5. Yerçekimi Düzlemi öğesini seçin.
    Tesisat kesitleri o düzlemde olmalıdır.
  6. Bir Başlangıç Noktası seçin.
    Başlangıç noktası, tesisat kesitlerinin eğimi döndürmek ve oluşturmak üzere kullanabileceği sabit bir nokta olmalıdır.
  7. Eğim döndürme açısını, bir oran ya da derece cinsinden bir açı ölçümlendirmesi olarak ifade edilmiş hali ile girin.
  8. Bir kaynak boşluğu eklemek için Kaynak Boşluğu Tool_WeldGap_Piping.gif öğesini ve PropertyManager'daki Tesisat Kesitleri kutusundan kesitleri seçin.
  9. Kaynak boşluğu için bir geçersiz kılma işlemi belirlemek amacıyla Varsayılan boşluğu geçersiz kıl öğesini seçip bir değer belirtin.
  10. PropertyManager'ın üst kısmındaki Pim öğesine tıklayın, ardından bir eğim eklemek için PM_OK.gif öğesine tıklayıp PropertyManager'ı açık bırakın.

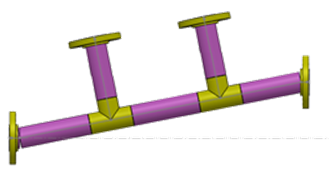

Eğim tesisat kesitlerine eklenir.

Eğim Ekle

Bir tesisat kesiti seçip Eğimi Düzenle edit_slope_button öğesine sağ tıklayarak eğimi düzenleyebilirsiniz. Eğimi kaldırmak için kesite sağ tıklayın ve Eğimi Kaldır remove_slope_button öğesini seçin. Ayrıca, teknik resimler ve Malzeme Listelerindeki eğimleri de detaylandırabilirsiniz.
