Klipsler İçinden Tesisat

Bir kabloyu bir klips içinden geçirerek tesisat yapmanın çeşitli yolları vardır.

Otomatik Olarak Bırakılan Klipslerin Üzerinde Tesisatla

  1. Araçlar > Seçenekler > Sistem Seçenekleri > Routing'e tıklayın ve Otomatik olarak bırakılan klipslerin üzerinde tesisatla'yı seçin.
  2. Gerektiği şekilde bağlantı elemanlarını ekleyin ve tesisat alt montajlarını düzenleyin. Ardından tesisatı bağlantı elemanlarının birinden başlatın veya geçerli tesisat ucunu belirlemek için herhangi bir tesisat kesitinin ucundan bir nokta seçin.
  3. Klipsi tesisatın içine sürükleyin ve konumuna bırakın.
Klipste geçerli tesisat ucundan en yakın tesisat noktasına bir spline eklenir. Tesisat ucu otomatik olarak bu klipsin ikinci tesisat noktasına taşınır. Sonraki klipsi yerleştirerek, bir çizgi veya spline çizerek ya da uç bağlantı elemanı bileşenini seçerek tesisata devam edin. Klips tesisat altmontajının bir bileşenidir.

Klipsler İçinden Var Olan Kesitin Tesisatını Yapma

  1. Klips İçinden Tesisat Oluştur/Düzenle (Tesisat Araçları araç çubuğu) veya Araçlar > Tesisat > Tesisat Araçları > Klips İçinden Tesisat Oluştur/Düzenle öğesine tıklayın.
  2. Tesisat kesitlerini ve klipsleri PropertyManager'da belirleyin.
  3. öğesine tıklayın.
Ayrıca, Otomatik Tesisat PropertyManager'ındaki Routing Modu altında Spline'ı yeniden tesisatla'yı seçerek seçili klipsler içinde gezmek için var olan bir tesisatı güncelleyebilirsiniz.

Tesisat Altmontajına Önceden Klipsler Yerleştirme

  1. Araçlar > Seçenekler > Sistem Seçenekleri > Routing öğesine tıklayın ve Otomatik olarak bırakılan klipslerin üzerinde tesisatla seçeneğinin işaretini kaldırın.
  2. Tesisat altmontajını düzenleyin, bağlantı elemanlarını ve klipsleri ekleyin ve bunları gerektiği şekilde konumlandırın.
  3. Tesisatı bağlantı elemanlarından birinden başlatın veya geçerli tesisatın sonunu belirlemek için herhangi bir tesisat kesitinin sonunda bir nokta seçin.
  4. 'a tıklayın Tool_AutoRoute_RoutingTools.gif (Tesisat Araçları araç çubuğu) veya Araçlar > Tesisat > Tesisat Araçları > Otomatik Tesisat seçeneğine tıklayın.
  5. Klipsin eksenini seçin.

Klipste geçerli tesisat ucundan en yakın tesisat noktasına bir spline eklenir. Tesisat ucu otomatik olarak bu klipsin ikinci tesisat noktasına taşınır. Sonraki klipsin eksenini seçerek, bir çizgi veya spline çizerek ya da uç bağlantı parçası bileşenini seçerek tesisata devam edin. Klips tesisat alt montajının bir bileşenidir.

Klipsleri Ana Montaja Önceden Yerleştirme

  1. Klipsleri ana montaja ekleyin ve yerleştirin.
  2. Gerektiği şekilde bağlantı elemanlarını ekleyin ve tesisat alt montajlarını düzenleyin. Ardından tesisatı bağlantı elemanlarının birinden başlatın veya geçerli tesisat ucunu belirlemek için herhangi bir tesisat kesitinin ucundan bir nokta seçin.
  3. Otomatik Tesisat Tool_AutoRoute_RoutingTools.gif (Tesisat Araçları araç çubuğu) veya Routing > Routing Araçları > Otomatik Tesisat öğesine tıklayın.
  4. Klipsin eksenini seçin.
Klipste geçerli tesisat ucundan en yakın tesisat noktasına bir spline eklenir. Tesisat ucu otomatik olarak bu klipsin ikinci tesisat noktasına taşınır. Sonraki klipsin eksenini seçerek, bir çizgi veya spline çizerek ya da uç bağlantı parçası bileşenini seçerek tesisata devam edin. Klips tesisat altmontajının değil ana montajın bir bileşenidir.

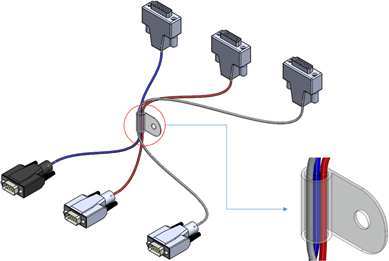

Klips İçinden Geçen Birden Çok Tesisatı Yönetme

Bir klipsten birden çok tesisat geçirirseniz her bir tesisatın klips içinden geçtiği konumu yönetebilirsiniz.

Klipsler içinden geçen birden çok tesisatı yönetmek için:

  1. Birden çok tesisat ve klips içeren bir tesisat montajında, bir klipse sağ tıklayın ve konfigürasyonunu açın.
  2. Klipsin içinden geçirmek istediğiniz tesisatların çapına göre klips çapını seçin.
  3. öğesine tıklayın.
  4. FeatureManager tasarım ağacında bir tesisata sağ tıklayın, ardından Tesisatı Düzenle seçeneğine tıklayın.
  5. Araçlar > Tesisat > Tesisat Araçları > Klips İçinden Tesisat Oluştur/Düzenle öğesine tıklayın.
  6. PropertyManager'da:
    1. Klipsi ve klipsten geçirmek istediğiniz tüm tesisatları seçin.
    2. Tesisatları Düzenle altında, farklı tesisat yollarını düzenlemek için üç moddan birini seçin.
      Tesisatları manuel olarak ötele modu için klips ekseninden ya da bir referans objeden bir öteleme seçin, ardından Öteleme Uzaklığını belirtin.
  7. Tesisat oluşturmayı tamamlamak için Klips içinden geçen tesisatlar altındaki fonksiyonlardan birini kullanın.
  8. öğesine tıklayın.
