DimXpert Değeri PropertyManager'ı

Varsayılan tolerans ve duyarlılık değerlerini ayarlamak için:

Seçenekler > Belge Özellikleri > DimXpert öğesine tıklayın.

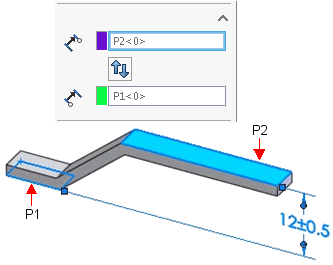

Referans Unsurları

	Tolerans Unsuru	Üst düzlem P2. Boyut ölçümlendirmeleri için PropertyManager'da yalnızca Tolerans Unsuru görünür.
	Orijin Unsuru	Alt düzlem P1. Orijin ve toleranslı unsurlarla ilgili bilgi için bkz. ASME Y14.5M -1994, Paragraf 2.6.1 veya ISO 129.
	Unsurları Karşılıklı Değiştir
	Farklı Orijin Unsurları'nın Kullanıldığı Örnekler: Orijin Unsuru = alt düzlem P1. Orijin Unsuru = üst düzlem P2. Ok başının yerine orijin sembolü, orijin unsurunu belirtir. Farklı ölçümlendirme sonuçlarına dikkat edin.

DimXpert Yönü

Bu seçenek iki eksen veya çizgi tipi unsur arasına bir ölçülendirme uyguladığınızda görüntülenir. X, Y ve Z seçenekleri parça koordinat sistemiyle ilgilidir ve unsurların eksenine dik her parça ekseni için etkinleştirilir. Bak

Unsurların ekseni Z boyuncadır; bu da X ve Y seçeneklerini etkinleştirir.
Normal seçeneği N ölçümlendirmeyi iki unsur arasındaki en kısa uzaklık tarafından tanımlanan yöne yönlendirir.
Kullanıcı tanımlı U seçeneği ölçümlendirmeyi kenara paralel bir yöne veya düzlemsel yüze dik bir yöne yönlendirir. Bu örnekte, ölçümlendirme bir kenara paralel yönlendirilmiştir.

Stil

Stil bölümüne bakın.

Tolerans/Duyarlılık

	Bilgi değeri	Çoklu spesifikasyonları olan delik tipi belirtme çizgileri için tüm ölçümlendirmeler tek tek listelenir. Bu işlev derinliği olan basit delikler, düz havşa delikleri, konik havşa delikleri, birleşik yuva ölçümlendirmeleri ve pahlar için geçerlidir.
	Tolerans Tipi	Listeden seçim yapın. Kullanılabilir seçimler ölçümlendirme tipine bağlıdır.
	Maksimum Sapma
	Minimum Sapma
	Parantezleri göster	Tolerans değerinin etrafına parantez koyar.
	Birim Duyarlılığı	Ölçümlendirme değeri listesinden noktadan sonraki basamak sayısını seçin.
	Tolerans Duyarlılığı	Tolerans değeri için noktadan sonraki basamak sayısını seçin.
Delik ve Şaftlar İçin:
	Sınıflandırma	(Sığdır, Toleransla sığdır veya Sığdır (yalnızca tolerans)) Delik Sığdır veya Şaft Sığdır'ı seçtiğinizde (aşağıda), diğer kategori (Delik Sığdır veya Şaft Sığdır) listesi sınıflandırmaya göre filtrelenir.
	Delik Sığdır ve Şaft Sığdır	(Sığdır, Toleransla sığdır veya Sığdır (yalnızca tolerans)) Listelerden seçim yapın veya herhangi bir metin yazın. Çift taraflı toleranslar (Maksimum Sapma ve Minimum Sapma), Delik Sığdır veya Sığdır (yalnızca tolerans) öğesini seçtiğinizde Delik Sığdır veya Sığdır (yalnızca tolerans) tipinde kullanılabilir, fakat ikisini birden seçtiğinizde kullanılamaz.
	Sığdırma toleransı görünümü	(Sığdır, Tolerans ile sığdır veya Sığdır (yalnızca tolerans)) Aşağıdakilerden birini seçin: Çizgi görüntüsü ile yığılmış Çizgi görüntüsü olmadan yığılmış Doğrusal görüntü

Birincil Değer

Bu seçenek salt okunurdur. Ölçümlendirme adını ve değerini gösterir.

Ölçümlendirme Metni

	Örnek Sayısı	Çoğaltmalar için örnek sayısını gösterir.
	Metin	Ölçümlendirme otomatik olarak kutuda görünür, <DIM> öğesi ile gösterilir. Metin girmek için imleci kutuda herhangi bir yere getirin. Delikler txcalloutformat.txt dosyasında belirtilen formatı kullanır. Daha fazla bilgi için DimXpert Boyut Ölçümlendirmesi, Bilgi format dosyası bölümüne bakın. Bazı ölçümlendirme tipleri için, otomatik olarak ek metin görünür. Örneğin, bir düz havşa deliği için Delik Bilgisi deliğin çapını ve derinliğini de gösterir (<MOD-DIAM><DIM><HOLE-DEPTH>xx). Delik Sihirbazında oluşturulan delikler için Delik Bilgileri Delik Sihirbazındaki bilgileri gösterir. Bilgi Değişkenleri iletişim kutusundan metni düzenleyebilir ve değişkenleri ekleyebilirsiniz.
	Parantez Ekle	Sürülen (referans) ölçümlendirmelerini parantezle veya parantezsiz görüntüleyebilirsiniz. Varsayılan olarak parantez içinde görüntülenir.
	Kontrol Ölçümlendirmesi
	Merkez Ölçümlendirme	Ölçümlendirme metnini uzatma çizgileri arasında sürüklediğinizde, ölçümlendirme metni uzatma çizgilerinin merkezleri arasında yerleşir.
	Metni Ötele	Bir lider kullanarak ölçümlendirme metnini ölçümlendirme çizgisinden öteler.
	Yasla	Metni yatay olarak yaslayabilirsiniz ve bazı standartlar için lideri dikey yaslayabilirsiniz. Sola Yasla , Ortaya Hizala , Sağa Yasla . Yukarı Yasla , Ortaya Hizala , Aşağı Yasla .
	Simgeler	İmleci sembolü yerleştirmek istediğiniz yeri tıklayın. Sembol Kitaplığı'na erişmek için bir sembol simgesine veya Diğer semboller öğesine tıklayın. DimXpert ölçümlendirmelerine semboller eklerken dikkatli olun, çünkü semboller ölçümlendirme ve toleransların anlamlarını değiştirebilir.
	Tümü büyük harf	Seçilen ölçümlendirme veya delik bilgisinde, grafik alanındaki metnin tamamını büyük harf olarak görüntüler. Karma duruma geri dönmek için öğenin seçimini kaldırın.

Çift Ölçümlendirme

Ölçümlendirmenin belgenin birim sisteminde ve çift ölçümlendirme birimlerinde görüntülenip görüntülenmeyeceğini belirler. İki birim de Araçlar > Seçenekler > Belge Özelikleri > Birimler 'den belirlenir.

	Birim Duyarlılığı	Ölçümlendirme değeri listesinden noktadan sonraki basamak sayısını seçin.
	Tolerans Duyarlılığı	Tolerans değeri için noktadan sonraki basamak sayısını seçin.
