Temel
|
Ölçümlendirme metninin etrafına bir kutu ekler. Geometrik ölçümlendirme ve toleransta, Temel teorik olarak tam ölçümlendirme değerini belirtir.
|
|
Çift Taraflı
|
Ayrı üst ve alt toleransların izlediği nominal ölçümlendirmeyi gösterir.  ve  içerisinde nominal üstü ve altı miktarlar için değerler belirtin.
|
|
Limit
|
Ölçümlendirmenin üst ve alt limitlerini görüntüler. ve içerisinde nominal üstü ve altı miktarlar için değerler belirtin. Tolerans değerleri nominale eklenir veya ondan çıkarılır.
|
|
Simetrik
|
Toleransın izlediği nominal ölçümlendirmeyi görüntüler. içerisinde nominal üstü ve altı miktarlar için aynı değerleri belirtin.
|
|
MİN
|
MİN soneki için nominal değeri görüntüler.
|
|
MAKS
|
MAKS soneki için nominal değeri görüntüler.
|
|
Sığdırma toleranslar |
Toleransı Sınıflandırma ve alfanümerik değerlere göre ayarlar. Bu örnekte:
-
Tolerans Tipi
 = Sığdırma
-
Sınıflandırma
 = Boşluk
-
Delik Sığdır
 = H8
|
| |

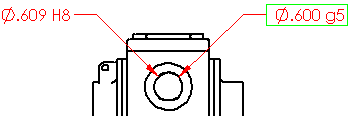

Şaft Sığdır değerini g5 kullanarak milin toleransını ayarlar.
|
| |

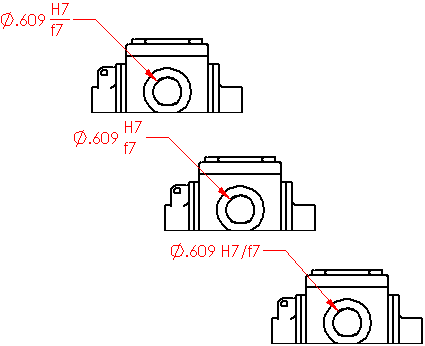

Aşağıdakileri kullanarak sığdırma toleranslarını tek bir ölçümlendirmede birleştirir:-
Çizgi görüntüsü ile yığılmış
-
Çizgi görüntüsü olmadan yığılmış
-
Doğrusal görüntü
|
| |

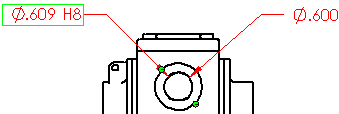

Tolerans değerini görüntülemek için Tolerans ile sığdır kullanır. Delik Sığdır
ve Şaft Sığdır
 kullanarak tolerans değerlerini otomatik olarak tanımlayın.
|
| |
Sığdır (yalnızca tolerans)
öğesini Sığdır olarak ayarlayarak Tolerans Tipi değerlerini görüntülemeden kullanır.
|
