Delik Sihirbazı/Toolbox Seçenekleri

Delik Sihirbazı delikleri ve SOLIDWORKS Toolbox bileşenleri tarafından kullanılan standartları oluşturmak ya da düzenlemek için Delik Sihirbazı/Toolbox sayfasındaki seçenekleri kullanın. Toolbox Sık Kullanılanlar klasörünü devre dışı bırakabilir veya etkinleştirebilirsiniz.

Delik Sihirbazı/Toolbox seçeneklerine erişmek için:

  1. Standart araç çubuğunda Seçenekler simgesine veya Araçlar > Seçenekler öğesine tıklayın.
  2. Sistem Seçenekleri sekmesinde, Delik Sihirbazı/Toolbox öğesine tıklayın.
Sıfırla öğesine tıklayarak tüm sistem seçenekleri veya yalnızca bu sayfadaki seçenekler için varsayılan değerleri geri yükleyin.

Delik Sihirbazı ve Toolbox klasörü

Delik Sihirbazı ve Toolbox klasörü konumu Delik Sihirbazı ve Toolbox bileşenlerinin depolandığı yeri gösterir.
Bu klasörü Toolbox bileşenleri için varsayılan arama konumu yap (SOLIDWORKS Connected'da mevcut değildir). Toolbox bileşenlerinin Toolbox klasörünüzü referans almadığı modelleri açmayı kolaylaştırır. Sistem seçeneğinin işaretini kaldırırsanız SOLIDWORKS, Toolbox klasörünü Toolbox bileşenlerine verilen referanslar için otomatik olarak aramaz.
Yapılandır Akıllı Bağlantı Elemanları sayfasındaki seçenekleri belirleyebileceğiniz Toolbox konfigürasyon aracını açar.

Toolbox Görev Panosu

Toolbox Sık Kullanılanlar klasörünü görüntüle Tasarım Arşivi Görev Panosu'nda Toolbox altında bulunan Toolbox Sık Kullanılanlar klasörünü görüntüler.

Toolbox Montaj İlişkileri

Yeni eşmerkezli montaj ilişkilerinin rotasyonunu Toolbox bileşenlerine kilitle Yeni eşmerkezli montaj ilişkilerinin rotasyonunu otomatik olarak Toolbox bileşenlerine kilitler. Bu seçeneği, Ayarlar Yönetici Aracı'nda kilitleyebilirsiniz.
Bu seçenek, aşağıdaki yöntemleri kullanarak eşmerkezli montaj ilişkileri oluşturduğunuz zaman uygulanır:
  • Başka bir bileşene Toolbox bileşeni yerleştirme.
  • Montajdaki bir Toolbox bileşeninin silindirik yüzünde veya dairesel kenarında ALT + sürükleme kullanarak SmartMate oluşturma.
  • Akıllı Bağlantı Elemanları aracını kullanma.
  • Yeni bir Delik Dizisinde Akıllı Bağlantı Elemanlarını tanımlama.
  • Bir Toolbox bileşenine manuel olarak eşmerkezli montaj ilişkisi oluşturma.

Delik Sihirbazı ayarları

Her Delik Sihirbazı delik tipi için ayarları sakla Her delik tipi için ayarları kaydetmek üzere eski davranışı kullanır. Örneğin, dişli delikler için boyut M6 olursa bu boyut, diğer delik tiplerinin boyutlarından etkilenmez. Bu davranış, SOLIDWORKS 2015 ve önceki sürümler tarafından kullanılmaktadır.
Delik Sihirbazı delik tipini değiştirirken ayarları aktar Kullanılan son delik tipinin boyutlarını ve yeni delik tipi için kullanılabilen boyutları eşleştirmeye çalışır. Eşleştirme, dize karşılaştırmasına dayalı olarak yapılır. Mevcut SOLIDWORKS 2017 sürümü davranışını korumak amacıyla tüm yeni (2018 ve sonraki sürümler) ve yükseltme kurulumları için varsayılan olarak bu davranış ayarlanır.

Boyut eşleştirme örnekleri:

  • Örnek 1: Bir düz havşa oluşturup boyutu M6 olarak ayarlar ve daha sonra, bir havşalı delik oluşturursanız M6 ayarı, yeni delik tipine aktarılır.
  • Örnek 2: Bir düz havşa oluşturup boyutu M6 olarak ayarlar ve daha sonra, bunu bir dişli deliğe dönüştürürseniz M6 ayarı, yeni delik tipine aktarılarak deliği M6x1,0 değerine ayarlar. Birden çok M6 dişli delik listeleniyorsa (örneğin, M6x0,75 ve M6x1,0), listelenen ilk delik (M6x0,75) eşleştirilir.
DELMIA uygulamaları için verileri dahil et Aşağıdaki talaşlı işleme unsurları için bilgi üretir ve kaydeder:
  • Delik Sihirbazı
  • Basit Delik
  • Gelişmiş Delik
  • Diş
  • Kozmetik Diş Açma

Bu verileri, yalnızca DELMIA talaşlı işleme uygulamaları, 3DEXPERIENCE platform üzerinden kullanabilir.

Delik Sihirbazı Standartları Oluşturma

Yeni standartlar oluşturabilir veya Delik Sihirbazı deliklerinin ve SOLIDWORKS Toolbox bileşenlerinin kullandığı mevcut standartları düzenleyebilirsiniz. Bu standartlara ve SOLIDWORKS Toolbox eklentisinin seçeneklerine yönetici erişimi ekleyebilirsiniz.

Delik Sihirbazı deliklerine yönelik standartlar oluşturmak veya düzenlemek için sisteminize SOLIDWORKS Toolbox'ı kurmanız gerekmez.

Kendi Delik Sihirbazı standartlarınızı oluşturmak için:

  1. Standart araç çubuğunda Seçenekler simgesine veya Araçlar > Seçenekler öğesine tıklayın.
  2. Sistem Seçenekleri sekmesinde, Delik Sihirbazı/Toolbox öğesine tıklayın.
  3. Delik Sihirbazı ve Toolbox klasörü'nün konumuna gözatın.
    Toolbox bileşenleri Toolbox klasörünüze referans vermeyen modelleri açmayı kolaylaştırmak için Bu klasörü Toolbox bileşenleri için varsayılan arama konumu yap öğesini seçebilirsiniz. Sistem seçeneğinin işaretini kaldırırsanız SOLIDWORKS, Toolbox klasörünü Toolbox bileşenlerine verilen referanslar için otomatik olarak aramaz.
  4. Ayarla öğesine tıklayın.
  5. Toolbox konfigürasyon aracında, seçenekleri Akıllı Bağlantı Elemanları sayfasında ayarlayın.
    Detaylar için bkz. Toolbox Yapılandırması.
  6. Kaydet öğesine tıklayın, ardından Toolbox'ı kapatın.
  7. Sistem Seçenekleri - Delik Sihirbazı/Toolbox iletişim kutusunu kapatmak için Tamam'a tıklayın.

Toolbox Sık Kullanılanlar

Toolbox Sık Kullanılanlar klasörü, sık kullanılan Toolbox bileşenlerine olan kısayolları depolayabileceğiniz yerel bir klasördür.

SOLIDWORKS yazılımında, Sık Kullanılanlar klasörü, Tasarım Kitaplığı Görev Panosu'ndaki Toolbox altında görünür. Klasöre eklediğiniz içerik, yerel bilgisayarınızda Windows kısayol dosyaları olarak depolanır.

Toolbox Sık Kullanılanlar klasörü varsayılan olarak görünürdür. Klasörü gizlemek için Araçlar > Seçenekler > Sistem Seçenekleri > Delik Sihirbazı/Toolbox 'a tıklayın ve Toolbox Sık Kullanılanları Göster seçeneğinin seçimini kaldırın. Bu, sık kullanılanlarınızı kaldırmaz, yalnızca Tasarım Kitaplığı Görev Panosu'nda gizler.

İçeriği doğrudan Sık Kullanılanlar klasörüne ekleyebilir ya da içeriği düzenlemek için alt klasörler oluşturabilirsiniz. Daha sonra bileşenleri, Görev Panosu'nun alt kısmındaki bir Toolbox standart klasöründen Sık Kullanılanlar klasörü ya da alt klasörüne sürükleyebilirsiniz.

Sık kullanılanları diğer kullanıcılarla paylaşmamanız gerekir.

Toolbox sık kullanılanları kaydetmek ve kullanmak için:

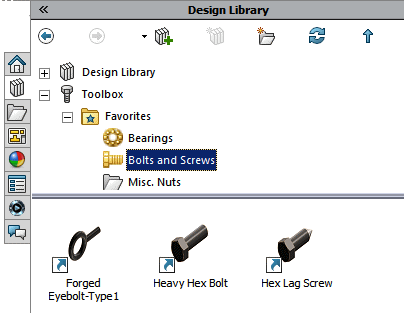

  1. Görev Panosu'nda, Tasarım Kitaplığı sekmesinde, Toolbox'ı genişletin.
  2. Sık Kullanılanlar klasörünü seçin ve Yeni Klasör Oluştur'a tıklayın.
  3. Alt klasör için bir ad girin.
    Rulmanlar ya da Cıvata ve Vidalar gibi standart Toolbox klasör adları kullanırsanız yazılım, adları uygun simgelerle görüntüler. Aksi taktirde, klasörü genel bir klasör simgesi temsil eder.
    Yeni klasör, Sık Kullanılanlar klasörü altında görünür ve yerel bilgisayarınızdaki C:\Users\kullanıcı adı\AppData\Roaming\SOLIDWORKS\SOLIDWORKSsürüm\Toolbox\Favorites adresinde oluşturulur.
  4. Bileşenlerin Toolbox arşivini kullanarak, sık kullanılan olarak kaydedilecek standart, kategori ve bileşen tipini genişletin.
  5. Bileşeni seçin ve alt klasöre sürükleyin.
    Kaydettiğiniz her sık kullanılan, Sık Kullanılanlar alt klasöründe ve yerel bilgisayarınızdaki Sık Kullanılanlar dizininde bir kısayol olarak görünür.

    Bir Toolbox bileşeni taşındığında, silindiğinde ya da devre dışı bırakıldığında, kısayol üzerinde bir uyarı bayrağı görünür.

    Sorunu açıklayan bir araç ipucunu görüntülemek için imleci sık kullanılan üzerine götürün.

  6. Bir sık kullanılanı kullanmak için Sık Kullanılanlar alt klasöründen seçin ve diğer Toolbox klasörlerinden birindeki bileşenlere yaptığınız gibi grafik alanına sürükleyin.

Toolbox Seçenekleri

Toolbox'ı tek bir kullanıcı için kurabilir veya çoklu kullanıcılar için paylaşılan bir Toolbox kurabilirsiniz.

Toolbox konfigürasyonu ile ilgili bilgi için bkz. Toolbox Yardım.

Paylaşılan Toolbox Verisi

Toolbox verilerini yerel bir bilgisayara, paylaşılan bir ağ konumuna veya bir SOLIDWORKS PDM kasasına yükleyebilirsiniz. Paylaşılan bir ağ konumunun veya SOLIDWORKS PDM kasasının kullanılması önerilir. Ortak bir konum kullanarak, tüm SOLIDWORKS kullanıcıları bir dizi tutarlı bileşen bilgisi paylaşır.

Mevcut Toolbox kütüphanenizi bir SOLIDWORKS PDM kasasına taşıma da dahil olmak üzere, SOLIDWORKS PDM'i Toolbox'ı yönetmek üzere kullanma hakkında daha fazla bilgi için bkz. SOLIDWORKS PDM Yönetim Kılavuzu.

Toolbox Konfigürasyonu®

En iyi uygulama, Toolbox'ı kullanmadan önce yapılandırmaktır. Toolbox'ı kurma aşağıdakileri içerir:
  • Kullandığınız standartları ve donanımı seçmek.
  • Bileşen boyutlarını seçmek, özel özellikler eklemek ve parça numaraları eklemek.
  • İzinleri ve tercihleri ayarlamak.

Toolbox'ı Koruma

Paylaşılan bir Toolbox kullanıldığında, bir yönetici Toolbox için bir parola oluşturabilir ve çalışma grubu için izinleri ve tercihleri ayarlayabilir. Erişimi kısıtlamak ve ortak tercihler ayarlamak bir çalışma grubu için tutarlı Toolbox verisi sağlar.
