Bileşenleri Taşıma

  • Bir bileşeni taşırken SmartMates ekleyebilirsiniz.
  • Konumu sabit olan veya tamamen tanımlanmış olan bir bileşeni taşıyamazsınız.
  • Bir bileşeni kendi montaj ilişkilerinin izin verdiği serbestlik derecesi içinde taşıyabilirsiniz.

Bileşeni Sürükleyerek Taşıma

Bileşenleri sürükleyerek taşımak için:

Bir bileşeni grafik alanında sürükleyin.
Bileşen, kendi serbestlik derecesi içinde hareket eder.
Bu davranışı engellemek için, AraçlarSeçeneklerAraçlar > Seçenekler > Sistem Seçenekleri > Montajlar seçeneğinin işaretini kaldırın.

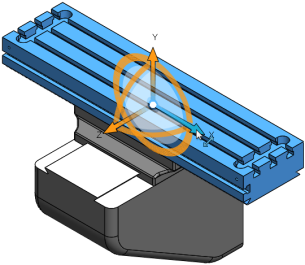

Bileşeni Triad Kullanarak Taşıma

Bileşenleri bir triad ile taşımak için:

  1. Bir bileşene sağ tıklayın ve Triad ile Taşı'yı seçin.
  2. Triadın elemanlarını sürükleyin:
    • Bir kolu sürüklemek, bileşeni o kolun ekseni boyunca sürükler.
    • Bir kanadı sürüklemek, bileşeni o kanadın düzlemi boyunca sürükler.
  3. Özel koordinatlar veya uzaklıklar girmek için, ortadaki küreye sağ tıklayın ve aşağıdakiler arasından seçim yapın:
    Seçenek Tanımlama
    XYZ'yi Sürükle Kutusunu Göster Bileşeni belirli bir XYZ koordinatına taşır.
    Delta XYZ'yi Sürükle Kutusunu Göster Bileşeni belirli bir miktar taşır.
  4. Triadı kapatmak için grafik alanına tıklayın.
    Triadı taşımak veya hizalamak için:
    • Triadı serbestçe sürüklemek için ortadaki bilyeyi sürükleyin.
    • Alt + ortadaki bilyeyi veya bir kolu sürükleyin ve bunu bir kenarın veya yüzün üzerine bırakarak triadı kenar veya yüzle hizalayın.
    • Ortadaki bilyeye sağ tıklayın ve Buna hizala, Bileşen Orijini ile Hizala veya Montaj Orijini ile Hizala'yı seçin.

Bileşeni PropertyManager'ı Kullanarak Taşıma

Bileşenleri PropertyManager ile taşımak için:

  1. Bileşeni Taşı (Montaj araç çubuğu) veya Araçlar > Bileşen > Taşı öğesine tıklayın.
    Bileşeni Taşı PropertyManager'ı görüntülenir ve işaretçi olarak değişir.
  2. Grafik alanında bir veya daha fazla bileşeni seçin.
  3. Bileşenleri aşağıdaki yöntemlerden biri ile taşımak için Taşı listesinden bir öğe seçin:
    Seçenek Tanımlama
    Serbest Sürükle Bir bileşen seçin ve herhangi bir yönde sürükleyin.
    Montaj boyunca XYZ Bir bileşen seçin ve montajın X, Y veya Z yönünde sürükleyin. Koordinat sistemi, yön bilgilerini sağlamak üzere grafik alanında görüntülenir. O yönde sürükleme yapmak istediğiniz ekseni seçmek için, sürüklemeden önce o eksenin yakınına tıklayın.
    Obje Boyunca Bir obje seçtikten sonra o obje boyunca sürüklenecek bir bileşen seçin. Obje bir çizgi, bir kenar veya bir eksen ise taşıdığınız bileşenin bir derecelik bir serbestliği vardır. Obje bir düzlem veya bir düzlemsel yüz ise taşıdığınız bileşenin iki derecelik bir serbestliği vardır.
    Delta XYZ'ye göre PropertyManager'da bir X, Y veya Z değeri girin ve Uygula'ya tıklayın. Bileşen, belirlediğiniz miktar kadar taşınır.
    XYZ Konumuna Bileşende bir nokta seçin, PropertyManager'da bir X, Y veya Z koordinatı girin ve Uygula'ya tıklayın. Bileşenin noktası, belirlediğiniz koordinata taşınır. Bir tepe noktası veya nokta dışında bir şey seçerseniz bileşenin orijini belirlediğiniz koordinata yerleştirilir.
    Bileşeni Taşı aracı etkinken bir bileşeni veya bileşen grubunu birbiri ardına seçebilir ve taşıyabilirsiniz.
  4. Gelişmiş Seçenekler altında, bileşenlerin hareketini yalnızca etkin konfigürasyona uygulamak için Bu konfigürasyon öğesini seçin.
  5. İşlem tamamlandığında öğesini ya da tekrar Bileşeni Taşı öğesini tıklayın.
