Görünüme Dik Düzlemler Oluşturmak

Mevcut görünüm oryantasyonuna dik bir düzlem oluşturmak için:

  1. Modeli arzu edilen görünüm oryantasyonuna yönlendirin.
  2. Düzlem (Referans Geometri araç çubuğu) veya Ekle > Referans Geometri > Düzlem öğesine tıklayın.

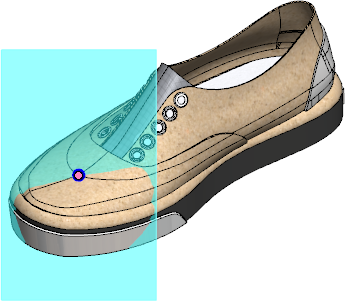

  3. İlk Referans için grafik alanında bir tepe noktası seçin.

  4. PropertyManager'da İlk Referans'ın altında Ekrana Paralel öğesine tıklayın.
  5. İsteğe bağlı olarak, düzlemi referans tepe noktasından ötelemek üzere Uzaklık için bir değer girin.
  6. öğesine tıklayın.

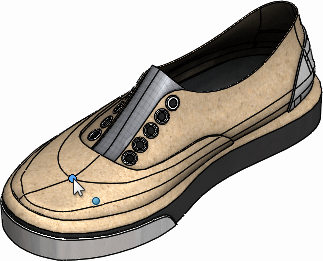

    Düzlemin konumunu değiştirmek için modeli döndürün ve PropertyManager'da Düzlemi Güncelle'ye tıklayın.
  7. Düzlem PropertyManager'ını kullanmadan görünüme dik olan bir referans düzlemi de oluşturabilirsiniz. Grafik alanındaki bir yüze sağ tıklayın ve Ekrana Paralel Düzlem Oluştur'a tıklayın.

    Yazılım, sağ tıkladığınız yere bir Düzlemde ya da Yüzeyde 3B çizim noktası ekler ve o noktada ekrana paralel bir referans düzlemi konumlandırır.

    Yüzey taşınırsa çizim noktası da taşınabilir. Çizim noktasının taşınmayacağından emin olmak için konumunu diğer geometriye göreceli olarak ayarlayın.
