只有当所有选定的面都是圆柱面时，才能使用此选项。每个面都可以有不同的轴。每个面的径向、圆周方向和轴向都基于其自己的轴。
| 属性
|
值
|
|---|
| 实体网格的可能 DOF
|
3 次平移
|
| 外壳网格的可能 DOF
|
3 次平移和 3 次旋转
|
| 桁架的可能自由度
|
3 次平移
|
| 3D 符号
|
|
|
| 平移
|
旋转
|
|
| 可选实体
|
仅限圆柱面
|
| 平移
|
 径向
 圆周
 轴
|
| 旋转（仅限外壳）
|
绕径向方向
绕圆周方向
绕轴向方向
|

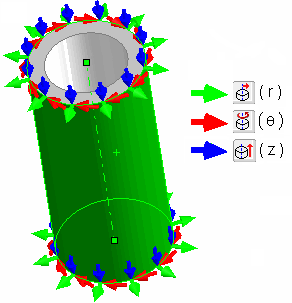

图中图解说明了与圆柱面相关联的径向 (r)、圆周方向 (q) 和轴向 (z)。
范例
假设您具有与整体 Z 轴共轴的圆柱面。
- 如果您仅将圆柱面约束为径向方向： 面可沿 Z 方向自由移动，并且可绕 Z 轴旋转。 所有其他四个刚性实体运动都被抑制。
- 如果您仅将圆柱面约束为圆周方向： 面可沿 Z 方向自由移动。 所有其他四个刚性实体运动都被抑制。 特别是，面将无法绕 Z 轴旋转。
- 如果您仅将圆柱面约束为轴方向： 面将无法沿 Z 方向移动。 无法沿 X 和 Y 方向旋转。 仍可沿 X 和 Y 方向自由平移，并且可绕 Z 轴旋转。 因此，仅三个刚性实体运动受到抑制。
当抑制刚性实体在特定方向的移动时，它并不表示圆柱面将不会在该方向上发生细微变形。 这意味着圆柱面将无法作为整体沿特定方向自由移动。
|
|

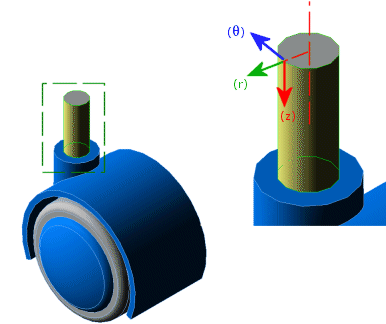

| 假定模型中有两个脚轮。 可以使用 在圆柱面上 选项将脚轮销钉的轴向平移 (z) 和径向平移 (r) 设定为零。 销钉可以沿圆周方向 (Θ) 自由旋转。 |
|
|
| 零件的外壳网格。
|
可以使用 在圆柱面上 选项将外壳面的轴向平移 (z) 和径向平移 (r) 设定为零。 面可以沿圆周方向 (Θ) 自由旋转。 |
