网格选项

网格选项是决定网格品质和结果品质的重要因素。 如果使用了足够小的元素，则基于不同网格设置的结果必须收敛。 网格化选项适用于具有实体和壳体网格元素的模型，但不适用于具有横梁的模型。

设定用于绘制壳体单元底面的颜色可帮助您准确地对齐壳体单元。

选项 描述
网格品质 设置为草稿或高品质。 对于线性静态算例，您可以在单个网格定义中分配草稿品质和高品质的实体元素。

草稿品质网格没有中侧节。 使用草稿品质网格进行快速评估，并在弯曲效应较小的实体模型中使用。 在大多数情况下使用高品质网格，尤其是对于包含曲面几何图形的模型。
标准网格器 为后续网格化操作使用 Voronoi-Delaunay 网格化方案。
基于曲率的网格器 在高曲率区域自动创建更多元素，无需网格控制。 支持装配体和多实体零件文件的多线程网格化。
基于混合曲率的网格器 将单元大小自动调整为几何体的局部曲率，以创建平滑的网格阵列。

有时，基于混合曲率的网格器可解决网格化失败问题，而生成的实体网格具有比标准网格器或基于曲率的网格器品质更高的单元（雅各宾比例和高宽比例更低）。

支持 SOLIDWORKS Simulation Professional 和 SOLIDWORKS Simulation Premium 许可证的多核处理。

基于混合曲率的网格器是创建新仿真算例时的默认网格器。
雅可比点 在网格品质为高时，设置要用于验证高阶四面单元的变形水平的点数。
对于高阶壳体，雅可比比率检查使用 6 个位于节处的点。
自动过渡

对细小特征、细节、孔和圆角自动应用网格控制。

在对具有许多细小特征和细节的大模型网格化之前，清除自动过渡以避免不必要地创建大量单元。
实体的自动试验 指示网格器自动使用较小整体单元大小重试对模型的网格化。 可以控制允许的最大试验次数及每个环中整体单元大小和公差的缩放因子。
重新网格使带不兼容网格的零件失败

Simulation 重新网格化在接触边界处不强制执行公同节点而网格化失败的实体零件。

设置网格化选项

您可以在默认选项 - 网格对话框中为新算例定义网格化选项。

要为新算例设置默认网格化选项：

  1. 单击 Simulation > 选项 > 默认选项 > 网格。
  2. 指定所需的设置。
  3. 单击确定。
要修改激活算例的网格化选项，右键单击网格（Simulation 算例树）并单击创建网格。在网格参数和高级下面指定所需设置。

混合网格定义

对于线性静态算例，您可以分配草稿品质和高品质的实体元素，使它们在单个网格定义中共存。

您可以选择使用高品质网格或草稿品质网格进行网格化的实体。 该仿真使用具有草稿品质和高品质四面体元素的混合网格定义运行。 混合网格仅适用于具有实体几何体的线性静态算例。

  • 要为实体几何体分配草稿品质网格：

    右键单击 Simulation 静态算例中的几何体，然后单击应用草稿品质网格

  • 要为实体几何体分配高品质网格：

    右键单击几何体，然后单击应用高品质网格 。

  • 要为算例中的所有实体几何体分配草稿品质或高品质网格：

    右键单击零件文件夹 ，然后单击应用高品质网格到所有 或应用拔模品质网格到所有 。

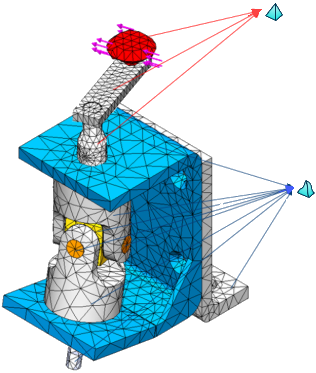

图中显示了已分配草稿品质和高品质网格的装配体。

具有混合网格的线性静态算例的结果可用作相关算例类型的输入，如疲劳、压力容器、设计和子模型算例。
