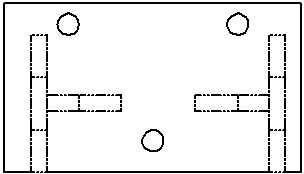

“零部件线型”对话框可以让您在装配体工程图中改变每一个零部件边线的线型。通过更改默认的线型，您可区别出工程图视图中的单个零部件。
欲改变零部件边线的线型:
- 用右键单击工程图视图中的一个零部件(或按 Ctrl 并选取多个零部件)然后选择零部件线型。
零部件线型对话框出现。
- 从以下零部件显示属性中选择，然后单击确定。
|
使用文档默认值
|
当选择此项时，对话框中的其它选择被忽略。
|
|
线条样式
|
从清单中选择一样式（实线、虚线等）。
|
|
线粗
|
从列表中选择厚度，或选择自定义大小并输入自定义厚度值。
单击全部重设将您在“文档属性”-“线型”中设定的“线条样式”和“线粗”还原为默认值。
|
|
应用到
|
选择该选项将变更应用到“从选项”选取的工程图视图，或着应用到“所有视图”。
|
|
图层
|
如果零部件在某一图层中，该图层的名称将在框中显示。您可通过从清单中选择一命名图层来改变零部件的图层。当您选择一个图层时，零部件使用图层的设定，包括颜色。
零部件线型对话框中线条样式和线粗的选择优先于“图层”属性中所作的设定。
|
