链尺寸

您可以创建关联尺寸链，这些尺寸从一个特征测量到下一个特征。

您可以在工程图中以及零件和装配体中的草图中创建链尺寸。 链尺寸是由几何图形驱动的参考尺寸。 您无法更改其数值或将之用来驱动模型。

创建链尺寸时，您的第一个选择将定义该链的起始边线。 后续的选择将从一个选项测量到下一个选项。 您可以选择边线、顶点、圆和中点等项目。

创建链尺寸

要创建链尺寸：

  1. 单击链尺寸 （“尺寸/几何关系”工具栏），或单击工具 > 尺寸 > 链。

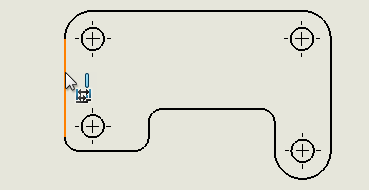

  2. 选择起始边线。


  3. 单击特征以添加到链集。


将尺寸添加到现有链尺寸

要将整个尺寸手动添加到一组链尺寸：

  • 右键单击该组中的任何尺寸，然后单击添加整体。

要将更多尺寸添加到一组链尺寸：

  • 右键单击该组中的任何尺寸，单击添加到链，然后选择要添加到链的其他项目。
您可以从一组链尺寸中删除尺寸。 周围的尺寸会自动调整，以防止链中出现间隙。

要自动执行某些常见的链尺寸操作：

  1. 单击工具 > 选项 > 文档属性 > 尺寸 > 线性。
  2. 在链尺寸下，选择选项：
    选项 描述
    为链尺寸添加整体尺寸 创建一组链尺寸时自动添加一个整体尺寸。
    添加最后一个参考尺寸 （在为链尺寸添加整体尺寸被选中时可用。） 创建一组链尺寸时自动添加最终参考尺寸。

在基准尺寸和链尺寸之间转换

您可以将基准尺寸转换为链尺寸，反之亦然。

要将链尺寸转换为基准尺寸：

  • 右键单击该集中的任何尺寸，然后单击转换为基体。

要将基准尺寸转换为链尺寸：

  • 右键单击该集中的任何尺寸，然后单击转换为链。
