预定义的视图 您可使用诸如命名视图之类的预定义视图为工程图模板上的视图预选视向、位置、及比例。您可在 PropertyManager 中使用“插入模型”在以后添加模型或装配体参考引用。 您可将带预定义视图的工程图文件保存为文件模板。 父主题标准工程视图 标准三视图 模型视图 工程图中的爆炸视图 工程图中的模型断开视图 相对模型视图 空白视图 添加命名视图 删除视图 在工程图中插入 3D 视图 模型/预定义/空白/工程图视图 PropertyManager 文档模板 将预定义的视图插入到工程图中 要将预定义的视图插入到工程图中： 在工程图文档中，单击 预定义的视图 （工程图工具栏），或单击 插入 > 工程图视图 > 预定义。 在图形区域中单击以放置视图。 在 PropertyManager 中设定选项。 单击 。 您可在插入视图时填充视图，或稍后填充。 将投影视图添加到预定义视图 您可将“投影视图”添加到预定义的视图。 例如，如果您插入前视视图，您可投影上视图和右视图以生成预定义的“标准三视图”。 投影视图自动定向并与原视图对齐。 投影视图作用为预定义视图。 您可复制并粘贴预定义的视图。 创建投影视图 增添预定义的视图 拖动。将模型从打开的零件或装配体 FeatureManager 设计树中拖到工程图文件。所有可用的预定义视图被增殖。 插入模型。 用右键单击预定义的视图并选择插入模型。 进行以下操作之一： 在插入模型 PropertyManager 中从打开的文档列表中选择一模型，或单击浏览来浏览到模型文件。 选取一包含模型的视图。 在另一窗口中，从图形区域或从 FeatureManager 设计树选取模型。 视图及其所有相关视图（如投影视图）在您单击 时被填充。 选择或浏览。 选择一预定义的视图。 在 PropertyManager 的插入模型下，从当前会话中打开的模型的零件/装配体列表中选择名称，或单击浏览并浏览到模型文件。 视图及其所有相关视图（如投影视图）在您单击 时被填充。
预定义的视图 您可使用诸如命名视图之类的预定义视图为工程图模板上的视图预选视向、位置、及比例。您可在 PropertyManager 中使用“插入模型”在以后添加模型或装配体参考引用。 您可将带预定义视图的工程图文件保存为文件模板。 父主题标准工程视图 标准三视图 模型视图 工程图中的爆炸视图 工程图中的模型断开视图 相对模型视图 空白视图 添加命名视图 删除视图 在工程图中插入 3D 视图 模型/预定义/空白/工程图视图 PropertyManager 文档模板 将预定义的视图插入到工程图中 要将预定义的视图插入到工程图中： 在工程图文档中，单击 预定义的视图 （工程图工具栏），或单击 插入 > 工程图视图 > 预定义。 在图形区域中单击以放置视图。 在 PropertyManager 中设定选项。 单击 。 您可在插入视图时填充视图，或稍后填充。 将投影视图添加到预定义视图 您可将“投影视图”添加到预定义的视图。 例如，如果您插入前视视图，您可投影上视图和右视图以生成预定义的“标准三视图”。 投影视图自动定向并与原视图对齐。 投影视图作用为预定义视图。 您可复制并粘贴预定义的视图。 创建投影视图 增添预定义的视图 拖动。将模型从打开的零件或装配体 FeatureManager 设计树中拖到工程图文件。所有可用的预定义视图被增殖。 插入模型。 用右键单击预定义的视图并选择插入模型。 进行以下操作之一： 在插入模型 PropertyManager 中从打开的文档列表中选择一模型，或单击浏览来浏览到模型文件。 选取一包含模型的视图。 在另一窗口中，从图形区域或从 FeatureManager 设计树选取模型。 视图及其所有相关视图（如投影视图）在您单击 时被填充。 选择或浏览。 选择一预定义的视图。 在 PropertyManager 的插入模型下，从当前会话中打开的模型的零件/装配体列表中选择名称，或单击浏览并浏览到模型文件。 视图及其所有相关视图（如投影视图）在您单击 时被填充。
将预定义的视图插入到工程图中 要将预定义的视图插入到工程图中： 在工程图文档中，单击 预定义的视图 （工程图工具栏），或单击 插入 > 工程图视图 > 预定义。 在图形区域中单击以放置视图。 在 PropertyManager 中设定选项。 单击 。 您可在插入视图时填充视图，或稍后填充。

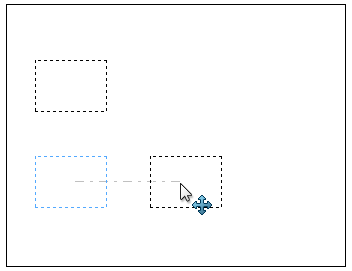

将投影视图添加到预定义视图 您可将“投影视图”添加到预定义的视图。 例如，如果您插入前视视图，您可投影上视图和右视图以生成预定义的“标准三视图”。 投影视图自动定向并与原视图对齐。 投影视图作用为预定义视图。 您可复制并粘贴预定义的视图。 创建投影视图
增添预定义的视图 拖动。将模型从打开的零件或装配体 FeatureManager 设计树中拖到工程图文件。所有可用的预定义视图被增殖。 插入模型。 用右键单击预定义的视图并选择插入模型。 进行以下操作之一： 在插入模型 PropertyManager 中从打开的文档列表中选择一模型，或单击浏览来浏览到模型文件。 选取一包含模型的视图。 在另一窗口中，从图形区域或从 FeatureManager 设计树选取模型。 视图及其所有相关视图（如投影视图）在您单击 时被填充。 选择或浏览。 选择一预定义的视图。 在 PropertyManager 的插入模型下，从当前会话中打开的模型的零件/装配体列表中选择名称，或单击浏览并浏览到模型文件。 视图及其所有相关视图（如投影视图）在您单击 时被填充。
