配合标注

配合标注在图形区域中识别配合的实体以帮助您直观配合体系。它们提供工具来执行普通配合功能并解疑配合错误。







查看配合标注：

  1. 右键单击一个零部件，然后单击查看配合 或查看配合错误。
  2. 在出现的窗口中选取一个或多个配合。

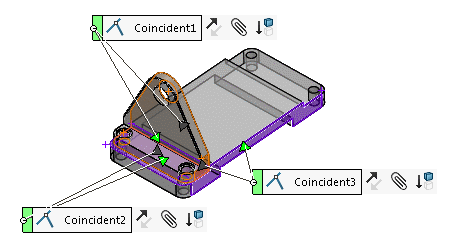

为选定配合出现标注。 每个配合都有一个标注，带有指向配合实体的引线。 引线上的箭头（ 和 ）指向接地路径的方向。

在标注中，单击以执行以下配合功能：
反转配合对齐 与配合面正交而切换向量的对齐。向量可指向同一方向（同向对齐）或相反方向（反向对齐）。
反转尺寸 （只针对距离和角度配合。） 反转应用尺寸的方向。
编辑 打开配合 PropertyManager，这样您可编辑配合。
压缩 压缩配合以防止配合被解出。
对于有问题的配合，标注中显示错误和警告图标。
警告 配合令人满意，但涉及过定义装配体。
错误 配合不令人满意。
您可以在标注中单击强迫配合 以强制配合进行求解，从而断开另一配合。 您可以执行强迫配合的迭代来帮助查找有问题的配合。
