绘制锥形草图

要绘制锥形草图:

  1. 单击锥形 Tool_Conic_Sketch.png(草图工具栏)或 工具 > 草图实体 > 锥形
    指针将变为 pointer_conic_sketch.png
    如果单击 锥形 PropertyManager 中的 自动相切,您可以跳过第 4 步。如果启用该选项,锥形工具将在每个端点处都应用相切并选择曲线顶点。
  2. 在图形区域,单击锥形曲线的第一个端点,如图所示。
  3. 单击第二个端点,如图所示。
  4. 拖动指针,然后单击以设置锥形曲线的顶点。

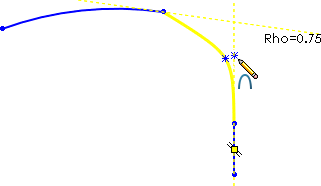

  5. 拖动指针,然后单击以设置 Rho 数值。
    移动指针时,锥形曲线的 Rho 数值将发生变化。
    曲线的肩和顶点将显示参考点。
