生成两个圆弧之间的尺寸

欲在两个圆弧之间标注尺寸：

  1. 单击 智能尺寸 Tool_Smart_Dimensions_Relations.gif（“尺寸/几何关系”工具栏）或工具 > 尺寸 > 智能。
  2. 执行以下其中一项操作：
    • 选取第一个圆弧的边线，然后选取第二个圆弧的边线。

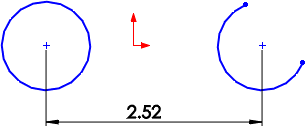

      • 在第一个和第二个圆弧中心之间应用最小尺寸。
    • 按 Shift，然后单击以在两条边线之间应用尺寸。

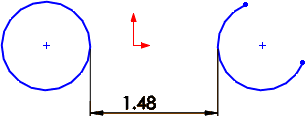

      • 在第一个和第二个圆弧边线之间应用最小尺寸。
    • 选取第一个圆弧的边线，按住 Shift，然后选取第二个圆弧的边线。
      • 在第一个圆弧的中心和第二个圆弧的边线之间应用最小尺寸。
    打开尺寸 PropertyManager，您可在此更改在所有三种情况下测量距离的方式。
