VDA 零件序号

在工程图中，您可以根据 VDA 要求标记检查点。 在德国汽车行业中经常使用 VDA 零件序号。

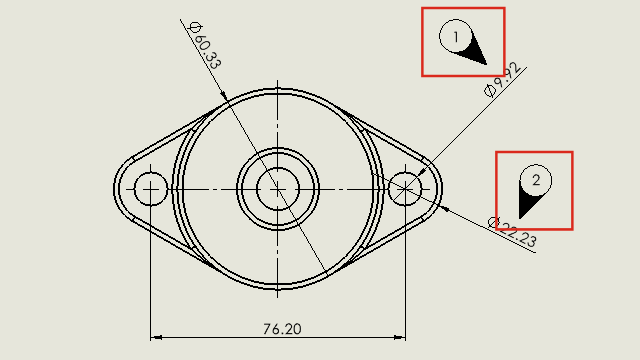

您可以使用具有 VDA 引线类型的圆形零件序号来创建 VDA 零件序号。

开始之前，请指定 VDA 引线的选项：
  1. 打开工程图。
  2. 单击选项（标准工具栏），选择文档属性选项卡，然后选择注解。
  3. 在零件序号页面的引线显示下，对于单一/成组零件序号，请选择 VDA。
  4. 在注释页面的引线显示下，对于单一/成组零件序号，请选择 VDA。
  5. 单击确定。
要添加 VDA 零件序号：
  1. 单击零件序号（注解工具栏），或单击插入 > 注解 > 零件序号。
  2. 在设置下，对于零件序号文字，请选择文字。
  3. 单击要放置零件序号的位置。
    将出现一个圆形零件序号。

  4. 在 PropertyManager 中，单击确定 。
  5. 单击零件序号，然后在 PropertyManager 中单击更多属性。
  6. 在注释 PropertyManager 的引线下，单击 VDA 引线 。
    零件序号变为 VDA 零件序号。

您可以移动和旋转 VDA 零件序号并编辑文字。 选择零件序号并执行以下操作：
要移动它，请拖动附加点。

您也可将引线附加到诸如边线或顶点之类的项目。 拖动项目，然后在项目突出显示时放置。
要旋转它，请拖动它的任何部分（附加点除外）。
要更改文字，请选择零件序号并在 PropertyManager 中编辑零件序号文字。
