| VON |
von Mises 应力 |
| VONDC： von Mises [定向分量] |
仅可用于线性动态 - 谐波算例。 通过考虑六个应力分量相应的符号（正或负），解算器将能够更准确地执行 von Mises 应力计算。
VON： Von Mises 应力图解根据应力的六个分量计算 von Mises 应力。 VONDC 亦是如此： von Mises [方向分量] 应力图解。 但是，由于线性动态谐波算例的结果是针对最大稳态振荡振幅而得出，因此，von Mises 应力结果的传统计算方法仅考虑了应力分量的正值。 当特定应力分量为正值，而另一个应力分量为负值时，可能会发生应力相位偏移。 VONDC： von Mises [方向分量] 应力图解会考虑应力相位偏移的影响。 von Mises 方程式规定，与正应力分量值之间的差值相比，正和负压力分量之间差值的平方可能更大。 因此，VONDC 是： von Mises [方向分量] 应力值预计比 VON 更低： Von Mises 应力值。
|
| P1 |
第一主要方向法向应力 |
| P2 |
第二主要方向法向应力 |
| P3 |
第三主要方向法向应力 |
| INT |
应力强度 = P1 - P3 (a)
带有 P1： 最大正应力和 P3： 最小正应力。
|
| 三角形 |
三轴应力 = P1 + P2 + P3（主要应力分量的总和。 也称为第一个应力不变量，因为该值保持不变，而无论您应用于应力张量的坐标转换如何。） |

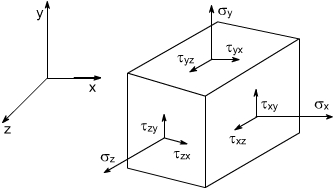

| SX |
所选参考几何体 X 方向的法向应力 |
| SY |
所选参考几何体 Y 方向的法向应力 |
| SZ |
所选参考几何体 Z 方向的法向应力 |
| TXY |
作用在基准面上的 Y 方向的剪切应力垂直于所选参考几何图形 X 方向的剪切应力 对于剪切应力零部件，第一索引表示曲面的法线方向，第二索引表示剪切应力零部件的方向。
|
| TXZ |
作用在基准面上的 Z 方向的剪切应力垂直于所选参考几何图形 X 方向的剪切应力 |
| TYZ |
作用在基准面上的 Z 方向的剪切应力垂直于所选参考几何图形 Y 方向的剪切应力 |
| ERR |
能量范数误差（仅可用于静态和跌落测试算例） |
| CP |
接触压力 (b)
|
| ILTXZ |
XZ 基准面上的层间抗剪 |
| ILTYZ |
YZ 基准面上的层间抗剪 |
(a) 在某些设计代码和参考中，Tresca 对等应力被定义为最大抗剪应力（等于 (P1 – P3)）的两倍，或者应力强度。
(b) 接触压力通过坐标转换从全局节应力推算而来。 在每个节点上，解算器都会报告接触压力，该压力源自任何能够在仿真期间开发的已应用负载、约束和触点力所做的贡献。
沿接触力方向的单位向量 N 在全局坐标系中为 {Nx, Ny, Nz}。 节应力张量沿单位向量 N 投影，以在全局坐标系中得出接触压力 {Px, Py, Pz} 的三个分量。
每个节的接触压力 CP 量为各个分量总和的平方根。 接触压力的方向始终与接触区域垂直。
