断开的剖视图

断开的剖视图在工程图视图中剖切装配体的某部分以显示内部。会自动在所有零部件的剖切面上生成剖面线。

断开的剖视图为现有工程视图的一部分，而不是单独的视图。闭合的轮廓，通常是样条曲线，定义断开的剖视图。材料被移除到指定的深度以展现内部细节。通过设定一个数目或在工程图视图中选取几何体来指定深度。

如果您在爆炸视图上生成断开的剖视图，您将不可解除爆炸所爆炸的视图。

此范例显示（1）壁厚和轴以及（2）轴如何焊接到盖：

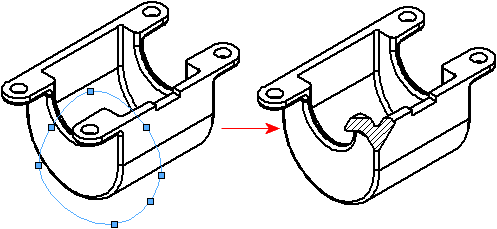

以图画表示的（等轴测、左右二等角轴测和上下二等角轴测）视图的断开的剖视图。 深度与图纸垂直：

生成断开的剖视图

欲生成断开的剖视图：

  1. 单击工程图工具栏上的断开的剖视图 tool_Broken_Out_Section_Drawing.gif，或单击插入 > 工程图视图 > 断开的剖视图。
    指针变为 pointer_add_curves_freeform.gif 。
    如果您想要样条曲线以外的轮廓，在单击断开的剖视图工具以前生成并选择一闭合轮廓。
  2. 绘制一轮廓。
  3. 在剖面视图对话框中设定选项。如果您不想从断开的剖视图中排除零部件或扣件，单击确定。
  4. 在断开的剖视图 PropertyManager 中设定选项。
    使用 3D 工程图视图模式为断开的剖视图的深度选取一遮掩的边线。
  5. 单击 PM_OK.gif。

编辑或删除断开的剖视图

欲编辑或删除断开的剖视图：

在 FeatureManager 设计树中用右键单击断开的剖视图，然后选取以下之一：
选项 描述
编辑定义 在断开的剖视图 PropertyManager 中设定选项，然后单击 PM_OK.gif。
编辑草图 选取草图实体并进行编辑，然后关闭草图。
删除

交替位置视图上的断开剖面视图

您可以将断开剖面视图添加到交替位置视图。

交替位置视图 交替位置视图上的断开剖面视图

要将断开剖面视图添加到交替位置视图：

  1. 在交替位置视图中，单击插入 > 工程图视图 > 断开剖面视图。
    断开剖面视图只能切除工程图视图的参考配置，而不能切除交替位置。
  2. 绘制一个闭合轮廓的草图，例如样条曲线。
  3. 在 PropertyManager 中设定选项。
  4. 单击 。

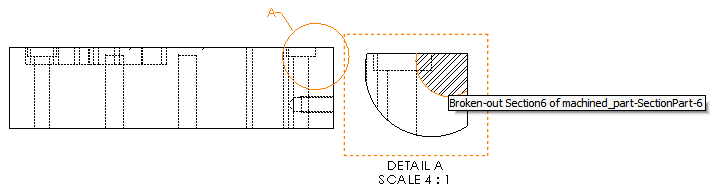

局部视图上的断开剖面视图

您可以将断开剖面视图添加到局部视图。

要将断开剖面视图添加到局部视图：

  1. 在局部视图中，单击插入 > 工程图视图 > 断开剖面视图。
  2. 绘制一个闭合轮廓的草图，例如样条曲线。
  3. 在 PropertyManager 中设定选项。
  4. 单击 。

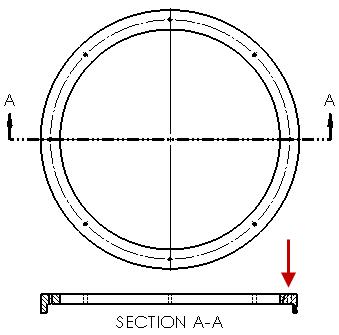

剖面视图上的断开剖面视图

您可以将断开剖面视图添加到剖面视图。

剖面视图上的断开剖面视图 断开剖面视图的放大图像

要将断开剖面视图添加到剖面视图：

  1. 在剖面视图中，单击插入 > 工程图视图 > 断开剖面视图。
  2. 绘制一个闭合轮廓的草图，例如样条曲线。
  3. 在 PropertyManager 中设定选项。
  4. 单击 。
