退回控制棒

您可以使用 FeatureManager 退回控制棒或快捷菜单来暂时退回到早期状态。

除此之外，您还可以：
  • 退回到内含特征。
  • 前滚。
  • 退回到前。
  • 滚动到 FeatureManager 设计树的末端。

当模型处于退回控制状态时，您可以增加新的特征或编辑已有的特征。您可在退回控制棒位于任何地方时保存模型。当您再次打开文档时，您可使用退回命令并从所保存的位置拖动控制棒。



在 FeatureManager 设计树中上下拖动控制棒以在重建顺序中前进或后退。

您还可以单击退回控制棒并利用键盘上的上下方向键来上下移动退回控制棒。

如要启用方向键的这项用途，请单击工具 > 选项 > 系统选项 > FeatureManager，然后选择方向键导航。

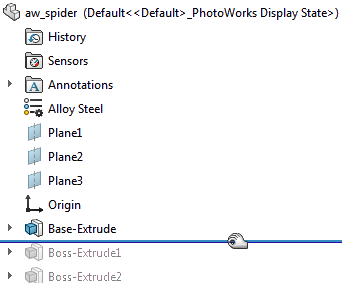

当控制棒移回时，FeatureManager 设计树的图标颜色变成灰色且不可使用。

在触控设备上，控标使得与退回控制棒之间的交互更加容易。

回滚到较早状态

要回滚到较早状态：

  1. 将指针放在 FeatureManager 设计树中的退回控制棒上。
    指针将变为 。
  2. 在 FeatureManager 设计树中往上拖动退回控制棒，直到位于您所要退回的特征之上。

退回到内含吸收的特征

欲退回到内含吸收的特征：

  1. 在 FeatureManager 设计树中单击 来扩展父特征内的吸收特征。
  2. 用鼠标右键单击吸收的特征，然后选择退回。
    会出现一条信息告诉您，吸收特征因编辑原因暂时被解除吸收。
  3. 单击确定。
  4. 将退回控制棒拖动到您在步骤 2 所选的特征之下。
    特征被解除吸收并可编辑。
您还可使用平坦树模式解除吸收某些特征。 在 FeatureManager 设计树中右键单击零件，然后单击树显示 > 显示平坦树视图。

将模型向前推进

欲将模型向前推进:

在 FeatureManager 设计树中用右键单击退回的特征，然后选择向前推进。

将模型滚动至其先前的退回状态

欲将模型退回到上一退回状态：

右键单击 FeatureManager 设计树，然后选择退回到前。

退回到模型的末尾

欲退回到模型的末尾：

右键单击 FeatureManager 设计树，然后选择退回到尾。
