遗失实体弹出式工具栏

当您替换装配体中的零部件时，可在替换配合参考时利用“遗失的实体”弹出式工具栏来导览现有的配合。

从弹出式工具栏，您可以：
  • 单独显示替换零件，同时显示替换零件和相关零件，或者显示整个装配体。
  • 撤消选择和操作。
  • 删除配合。
  • 跳过配合。
  • 切换配合对齐。

要访问遗失实体弹出式工具栏，在替换零部件 PropertyManager 中选择重新附加配合选项：

  1. 用右键单击零部件，然后选择替换零部件。
  2. 在 PropertyManager 中：
    1. 对于使用此项替换 ，选择替换零部件。
    2. 在选项下，选择重新附加配合。
    3. 单击 。

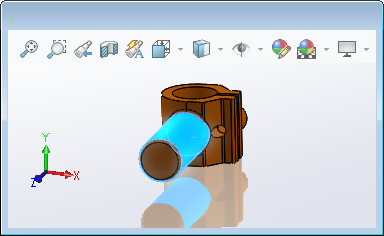

    此时 配合的实体 PropertyManager 将打开。 此外，遗失实体弹出式工具栏也将出现，并且一个窗口以高亮显示具有遗失配合实体的原始零部件。





  孤立 通过控制图形区域中显示的零部件，可帮助您关注缺失的配合实体。 单击 孤立并选择：
所选实体 仅显示您插入的零部件。
实体和配合的零件 显示您插入的零部件，以及与您替换的零件相配合的零部件。
整个装配体 显示装配体中的所有可见零部件。
撤消 撤消上一操作。
删除配合 删除所选的配合。
下一参考 选择列表中的下一配合实体而不对当前实体进行操作。
反转配合对齐 切换配合的对齐。
