扫描切除 PropertyManager

根据扫描切除特征设定 PropertyManager 选项。

要打开该 PropertyManager：

  1. 将打开具有闭环轮廓草图与草图路径的零件，或者带有草图直线、边线或您指定为路径之模型上的曲线的零件。

    对于实体轮廓，将打开作为轮廓和草图路径的工具实体用以跟随的零件。

  2. 单击扫描切除（“特征”工具栏）。

草图轮廓

沿 2D 或 3D 草图路径移动 2D 轮廓创建扫描。

轮廓 设定用来生成扫描的轮廓（截面）。 在图形区域中或 FeatureManager 设计树选取轮廓。 您可从模型中直接选择面、边线和曲线作为扫描轮廓。 基体或凸台扫描特征的轮廓应为闭环。 曲面扫描特征的轮廓可为开环或闭环。
路径 设定轮廓扫描的路径。 在图形区域中或 FeatureManager 设计树选取路径。 路径可以是开环或闭合、包含在草图中的一组绘制的曲线、一条曲线或一组模型边线。 路径的起点必须位于轮廓的基准面上。

在路径延伸通过轮廓时，提供以下控件。

方向 1 为路径一侧创建扫描。
双向 从草图轮廓创建在路径的两个方向延伸的扫描。
但对于双向扫描，您不能使用引导线或设置起始和发送相切。
方向 2 为路径的另一个方向创建扫描。
您可以单独控制每个扫描方向上的路径的扭转值并将该扭转值应用到整个长度。

圆形轮廓

直接在模型上沿草图直线、边线或曲线创建实体杆或空心管筒。

轮廓 设定用来生成扫描的轮廓（截面）。 在图形区域中或 FeatureManager 设计树选取轮廓。
  直径 指定轮廓的直径。

不论是截面、路径或所形成的实体，都不能出现自相交叉的情况。

实体轮廓

最常见的用途是绕圆柱实体创建切除。 此选项对于棒铣刀模拟也很有用。

当您选择实体扫描时，路径必须在自身内相切（无尖角），并从点上或工具实体轮廓内部开始。

实体轮廓对装配体特征不可用。

工具实体 工具实体必须凸起，不与主实体合并，并由以下之一组成：
  • 只由分析几何体（如直线和圆弧）组成的旋转特征。
  • 圆柱拉伸特征
路径 设定轮廓扫描的路径。 在图形区域中或 FeatureManager 设计树选取路径。 路径可以是开环或闭合、包含在草图中的一组绘制的曲线、一条曲线或一组模型边线。 路径的起点必须位于轮廓的基准面上。

工具实体和路径
切除扫描

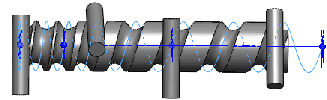

请注意实体扫描如何跟随螺旋线路径处理工具实体。

引导线

仅适用于草图轮廓。 但这些引导线并非双向扫描。

引导线 在轮廓沿路径扫描时加以引导。 在图形区域选择引导线。
引导线必须与轮廓或轮廓草图中的点重合。
上移和下移 调整引导线的顺序。 选择一引导线 并调整轮廓顺序。
  合并平滑的面 消除以改进带引导线扫描的性能，并在引导线或路径不是曲率连续的所有点处分割扫描。 因此，引导线中的直线和圆弧会更精确地匹配。

合并平滑的面已选中
合并平滑的面已清除
如果您清除合并平滑的面，则可能会存在稍后生成的某些特征因几何体更改而无法使用的情况。
显示截面 显示扫描的截面。 选择箭头 按截面数观看轮廓并解疑。


选项

  轮廓方向 控制轮廓 在沿路径 扫描时的方向。


随路径变化

截面相对于路径仍时刻处于同一角度。

当您选择随路径变化时，在小型和不均匀曲率沿路径波动引起轮廓不能对齐的情况下，选项可使轮廓稳定。

保持法向不变

截面时刻与开始截面平行。

如果存在多个轮廓，则截面时刻与开始截面平行。

  轮廓扭转 沿路径应用扭转。 选择以下项之一：

无

（仅限于 2D 路径。） 垂直于轮廓而对齐轮廓。 不进行纠正。

最小扭转

（仅限于 3D 路径。） 阻止轮廓在随路径变化时自我相交。

随路径和第一引导线变化





选择随路径和第一引导线变化，中间截面的扭转由路径到第一条引导线的向量决定。 在所有中间截面的草图基准面中，该向量与水平方向之间的角度保持不变。

随第一和第二引导线变化



选择随第一和第二引导线变化，中间截面的扭转由第一条引导线到第二条引导线的向量决定。 在所有中间截面的草图基准面中，该向量与水平方向之间的角度保持不变。

指定扭转角度

沿路径定义轮廓扭转。 选择度、弧度或圈数。



此范例显示一个旋转。

以法向不变沿路径扭曲

通过将截面在沿路径扭曲时保持与开始截面平行而沿路径扭曲截面。



此范例显示一个旋转。

指定方向向量

选择一基准面、平面、直线、边线、圆柱、轴、特征上顶点组等来设定方向向量。 不可用于保持法向不变。

与相邻面相切

将扫描附加到现有几何体时可用。 使相邻面在轮廓上相切。

自然

（仅限于 3D 路径。） 当轮廓沿路径扫描时，在路径中其可绕轴转动以相对于曲率保持同一角度。
  合并相切面 如果扫描轮廓具有相切线段，可使所产生的扫描中的相应曲面相切。 保持相切的面可以是基准面、圆柱面或锥面。 其它相邻面被合并，轮廓被近似处理。 草图圆弧可能转换为样条曲线。
  显示预览 显示扫描的上色预览。 消除选择以只显示轮廓和路径。

实体扫描范例：

当您为方向/扭转类型选择随路径变化，并为路径对齐类型选择无时，工具实体将正确跟随螺旋线路径的切线。



要想使工具实体在随螺旋线路径变化时与参考引用垂直，请为路径对齐类型选择方向向量，然后选择与工具实体保持垂直的方向，例如，圆柱平面端面的法线。

刀具实体在沿圆柱随螺旋线路径变化时保持与端面平行。 此功能对于刀具加工市场很重要。

起始处/结束处相切

起始处相切类型和结束处相切类型。

无 没应用相切。
路径相切 垂直于开始点路径而生成扫描。

特征范围

指定您想要特征影响到哪些实体或零部件。
  • 对于多体零件，参阅多实体零件中的特征范围.
  • 对于装配体，参阅装配体中的特征范围。

曲率显示

网格预览 在已选面上应用预览网格，以更好地直观显示曲面。
网格密度 当选择网格预览时可用。

调整网格的行数。
斑马条纹 显示斑马条纹，以便更容易看到曲面褶皱或缺陷。
曲率检查梳形图 激活曲率检查梳形图显示。

至少选择以下选项之一：

方向 1

切换沿方向 1 的曲率检查梳形图显示。

方向 2

切换沿方向 2 的曲率检查梳形图显示。

对于任一方向，选择编辑颜色，以修改梳形图颜色。

缩放

调整曲率检查梳形图的大小。

密度

调整曲率检查梳形图的显示行数。
