旋转零部件

  • 您无法旋转一个位置已固定或完全定义的零部件。
  • 您只能在配合关系允许的自由度范围内旋转该零部件。

拖动以旋转零部件

欲通过拖动旋转零部件：

用右键单击并拖动零部件。
零部件在其自由度内旋转。
若想阻止此行为，请在工具 > 选项 > 系统选项 > 装配体中清除通过拖动移动零部件。

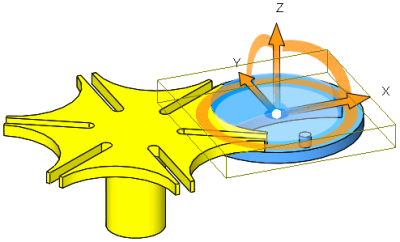

使用三重轴旋转零部件

欲以三重轴旋转零部件：

  1. 用右键单击零部件，然后选择以三重轴移动。
  2. 选择一个环并拖动。而且：
    • 要进行捕捉，请右键单击所选的环并选择拖动时捕捉。在接近环时，捕捉增量为 90°。该增量随着指针与环的距离拉远而减小。

    • 若想以预设增量进行旋转，用右键单击所选环然后选取旋转 90° 或旋转 180°。
    • 若想键入特定增量，用右键单击中心球形然后选取显示旋转三角形 XYZ 框。
  3. 在图形区域中单击以关闭三重轴。
    要移动或对齐三重轴：
    • 拖动中央球形可来回拖动三重轴。
    • Alt + 拖动中央球形或臂杆将三重轴丢放在边线或面上，以使三重轴对齐该边线或面。
    • 右键单击中心球并选择对齐到、与零部件原点对齐、或与装配体原点对齐。

使用 PropertyManager 旋转零部件

欲以 PropertyManager 旋转零部件：

  1. 单击旋转零部件 （装配体工具栏）或工具 > 零部件 > 旋转。
    旋转零部件 PropertyManager 出现，指针变为 。
  2. 在图形区域中选择一个或多个零部件。
  3. 从 旋转 清单中选择一项目来以下列方法之一移动零部件：
    选项 描述
    自由拖动 选择零部件并沿任何方向拖动。
    对于实体 选择一条直线、边线或轴，然后围绕所选实体拖动零部件。
    由 Delta XYZ 在 PropertyManager 中键入 X、Y 或 Z 值，然后单击应用。零部件按照您指定角度值绕装配体的轴移动。
    您可以逐个连续旋转零部件，旋转工具会保持为激活状态，直到您再次单击或选择另一种工具。
  4. 在高级选项下，选择此配置将零部件的旋转只应用到激活的配置。
  5. 完成后，单击 或再次单击旋转零部件 。
