自定义常规公差文件

您可以自定义用于 DimXpert 中的常规公差文件以满足您的特定设计要求。

要自定义常规公差文件：

  1. 在系统选项 > 文件位置 > DimXpert 常规公差文件中指定的文件夹中，使用 Microsoft Excel 打开 general tolerances.xlsx。
    该文件包含以下部分：
    线性 指定线性尺寸的范围和公差。
    断开边线 指定倒角和圆角尺寸的范围和公差。
    角度 指定角度尺寸的范围和公差。
    单位 指定表中线性和角度值的测量单位。
  2. 在单位下，设置表中值的测量单位。
    如果您在使用不同单位的模型中使用常规公差文件，则将自动转换值以使其匹配模型的单位。
  3. 自定义文件中的值。
    例如：

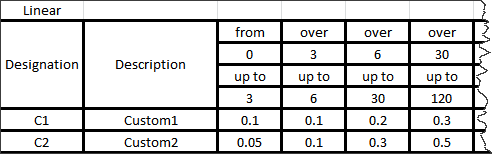

    1. 要修改线性尺寸的自定义1，找到线性部分。


    2. 更改自定义1 行中的值。
      例如，要将范围介于 6 到 30 的线性尺寸的公差由 0.2 更改为 0.3，将相应的自定义1 值由 0.2 更改为 0.3。

    必须保留常规公差文件中的格式设置。 如果您更改格式设置，则该文件将无法被识别为有效值并将使用默认值。 例如，请勿重新排列单元格或使单元格为空。
  4. 保存 Microsoft Excel 文件。
    每当您更新常规公差文件中的值或更改其位置时，都必须加载常规公差文件。
  5. 要加载文件：
    1. 请单击工具 > 选项 > 文档属性 > DimXpert。
    2. 在常规公差下，为公差等级选择一个自定义等级。
    3. 单击加载自定义，然后单击确定以确认您的选择。
