文件屬性 - 鈑金

讓您指定鈑金選項。適用於所有文件類型。選項會因您操作零件、組合件或工程圖而有所不同。

要開啟此對話方塊︰

在零件、組合件或工程圖開啟時，按一下 工具 > 選項 > 文件屬性 > 鈑金。

要在平板型式中顯示彎折線，請執行下列操作之一：

  • 按一下檢視 > 隱藏/顯示 > 草圖。
  • 在 FeatureManager (特徵管理員) 設計樹狀結構中，展開平板-型式 ，然後按一下平板-型式(n) 。 用滑鼠右鍵按一下彎折-線 ，再按一下顯示 。

零件及組合件選項

簡化彎折
拉直在平板型式中彎曲的邊線。 當沒有選擇此選項時，平板型式中的複雜邊線會保持不變。

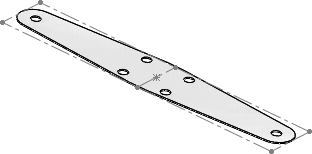

選取簡化彎折

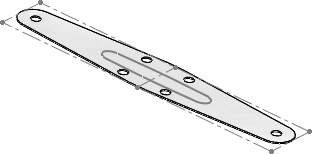

清除簡化彎折
角落處理 在平板型式中套用平滑的邊線。
當一個特徵產生多個鈑金本體時，產生多個平板型式 如果您使用一個特徵來在鈑金零件中產生額外的本體，每個新本體都會有一個鈑金及平板型式特徵。

此選項適用於使用 SOLIDWORKS 2013 之前版本產生的零件。否則，多本體鈑金零件中的每個本體都有自己的平板型式。
當展平時顯示成形工具沖壓 以平板型式顯示成形工具與其放置草圖。
當展平時顯示成形工具輪廓 以平板型式顯示成形工具的放置草圖。
當展平時顯示成形工具中心 顯示成形工具中心符號線 (其中成形工具位於平板型式)。

顯示展平時的鈑金連接板輪廓 顯示您在展平鈑金零件時的支撐輪廓。

顯示展平時的鈑金連接板中心 顯示您在展平鈑金零件時的支撐中心符號。

工程圖選項

平板型式色彩 讓您選擇平板型式中圖元的色彩。 您可以選擇以下項目的色彩：
  • 彎折線 - 向上方向
  • 彎折線 - 向下方向
  • 成形特徵
  • 彎折線 - 摺邊
  • 模型邊線
  • 平板型式草圖色彩
  • 邊界方塊

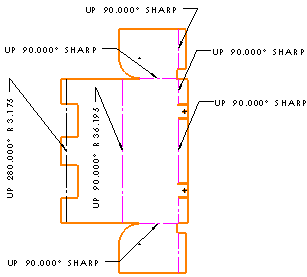

顯示鈑金彎折註解 顯示工程圖中的彎折註解。 在樣式中，選擇彎折註解的位置。 您也可以在平板型式視圖中按右鍵並按一下屬性，然後選取或清除顯示鈑金彎折註解。
如果您選擇彎折線上方或下方，當在工程圖文件中時，您也可以個別或同時加入註解導線。
導線樣式
  • 選擇： 一個導線樣式 。
  • 選擇： 一個導線粗細 ，或是選擇自訂大小並輸入粗細。
文字
  • 字型。 按一下以修改字型。
  • 對齊文字。 選擇：
    • 中央
    • 左
    • 右
導線連接於註解 選擇預設的錨點位置：
  • 最近端
  • 左
  • 右
導線顯示
  • 直線
  • 彎折線。 在與文字對正的導線中插入一水平彎折。 選擇下列之一：
    • 使用文件的導線長度。 從註記頁面設定中導出導線長度。
    • 導線長度。 讓您輸入導線未彎折部分的長度。
  • 加底線
  • 導線調整抓取。 允許導線抓取文字的一側。
圖層
選取一個圖層 。
您必須先為工程圖產生圖層，然後才能選擇這些圖層並將其用於文件屬性。
邊界
  • 樣式。 選擇無將會顯示無邊框的註解文字，或選擇一個邊框樣式。
  • 大小。 從清單中選擇一個大小 (特定的字元數)，緊靠密合 (自動調整配合文字)，或自訂大小 (您可以設定大小)。
格式 讓您變更工程圖中平坦型式彎折註解的格式或語言。

例如，若您用英文建立平坦型式視圖，則彎折線記事會以英文顯示。 要變更彎折線註解的格式或語言，請把格式設為交換，然後在 工具 > 選項 > 系統選項 > 檔案位置 中，把顯示資料夾設定為鈑金彎折線記事檔案，並把檔案位置設為想要的格式或語言。

若要針對平坦型式彎折註解保持相同的格式或語言，請將格式設為保留。
顯示固定面 顯示鈑金零件平板型式特徵中所定義的固定面。
要檢視固定面，平板型式的視圖必須包括彎折表格。
顯示紋理方向 顯示鈑金零件平板型式特徵中所定義的紋理方向。
要檢視紋理方向，平板型式的視圖必須包括彎折表格。

新鈑金本體

您可以定義預設的運作方式，控制鈑金本體是否遵從 FeatureManager(特徵管理員) 中鈑金 資料夾定義的參數。

下列選項可讓您控制新產生之鈑金本體的預設運作方式，也就是鈑金定義是否遵從鈑金資料夾設定：
  • 取代預設參數
  • 取代彎折裕度參數
  • 取代自動離隙參數
  • 使用來自材料的鈑金參數。 當您將自訂材料指定給鈑金零件時，可將鈑金參數連結至材料。 此選項會使用連接到所選材料的鈑金參數。 選擇時，指定給材料的參數會套用到 FeatureManager(特徵管理員) 中鈑金 資料夾中的所有內容。

若選擇，這些選項就會取代鈑金 資料夾參數。 在個別鈑金本體 PropertyManager 中，相對應的取代預設參數核取方塊會是已選擇的狀態。 所有選項均為已清除時，所有個別的本體鈑金參數都會由鈑金 資料夾中的設定驅動。
