產生自訂符號

您可以產生自訂符號以用於 SOLIDWORKS 工程圖中的大部分註記、表格與尺寸。

在開始之前，您應備份原始符號檔案 gtol.sym，其位於磁碟機代號:\lang\english。 瀏覽至檔案、製作檔案副本並將其儲存至不同的目錄，以便在需要時復取。

自訂符號

在此範例中，您會在 gtol.sym 檔案中產生由兩個圓和六條直線構成的第三角投影法符號。

若要自訂這個符號：

  1. 在 1 x 1 虛構方形網格中，按照所示方式設定第三角投影法符號的尺寸：
  2. 若要將產生第三角投影法符號的程式碼加入 gtol.sym 檔案中，請將這些行插入新類別或現有的類別中：

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    請完全遵守上述格式，切勿加入或移除空格。
  3. 儲存檔案並結束 SOLIDWORKS。
  4. 重新啟動 SOLIDWORKS 軟體。
  5. 開啟工程圖。
  6. 按一下記事 (「註記」工具列) 或插入 > 註記 > 記事。
  7. 在 PropertyManager 的文字格式之下，按一下加入符號 。
  8. 在快顯視窗中，按一下更多符號 。
  9. 在符號對話方塊中：
    1. 找出您使用的類別。
    2. 將游標停在第三角投影法符號上。
    3. 選擇符號並按一下確定。
    您將會看到圖示 和描述，例如：

    <SCR-THIRD> 是符號為插入的尺寸時顯示的標籤。
    如果您與其他人共用工程圖，他們需要 gtol.sym 檔案才可檢視您的自訂符號。

瞭解 GTOL.SYM 檔案

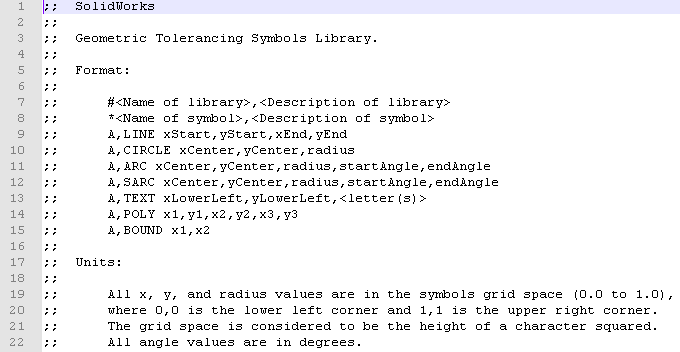

gtol.sym 檔案的頂端有一個部分會說明用於製作符號的格式和單位。

在此檔案中，各個符號類別會分類在一起，而每個類別會包含多個資料庫及符號。

資料庫的格式會設定為： *<資料庫名稱>,<資料庫描述>。

符號的格式會設定為： *<符號名稱>,<符號描述>。

開頭為「A」的行會定義符號幾何形狀的一部分。 符號通常不只有一個這種的列。

BOUND 是 gtol.sym 檔案中，符號的控制變數。 BOUND 可控制記事或尺寸中，一列文字內符號的水平間距。

已加上註解的列前方會有分號 (這些列會被忽略)。

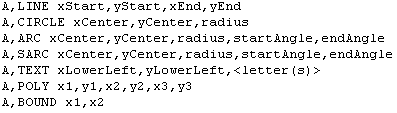

符號是由幾何形狀組成，其中可能包括線條、圓弧、圓、聚合線和英數字元。 這些形狀的格式如下：

符號定義於 1 x 1 的假想方形網格上，其中 0,0 是左下角，而 1,1 為右上角。 但是符號並不受限於此網格。 您也可以使用大於 1.0 及小於 0.0 的數字。

這個範例是一個座標為 0,0 至 1,1 的方形網格：

如何在方形網格上定義直線的範例：
