45 度角的斜接凸緣範例

範例 1

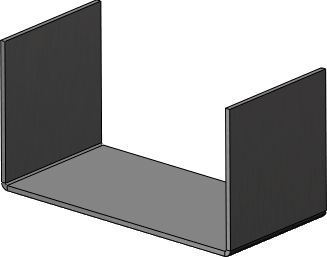

產生一個鈑金零件。
選擇一系列邊線開始處靠近端點的邊線。
正確 不正確

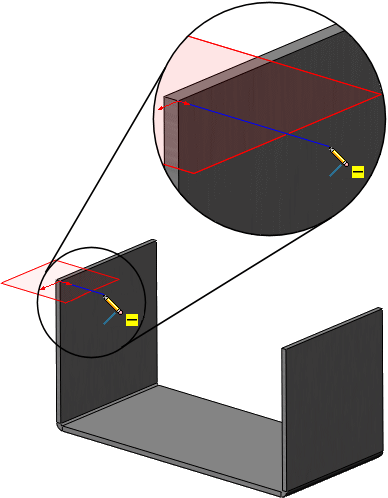

產生斜接凸緣的草圖。 草圖基準面垂直於產生斜接凸緣的第一條邊線。
以連續的順序選擇斜接凸緣的邊線 (在此範例中，先選擇左垂直邊線、再選擇水平邊線，最後選擇右垂直邊線)。

另一種方式是，您可以選擇另一種方式是，您可以選擇 來選擇與所選邊線相切的所有邊線。

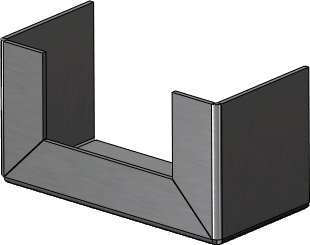

斜接凸緣即完成。

範例 2

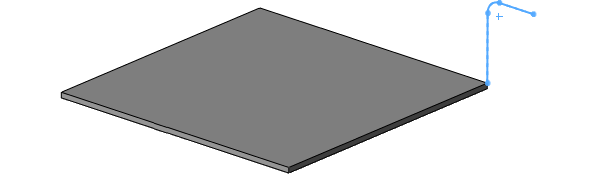

產生斜接凸緣的草圖。

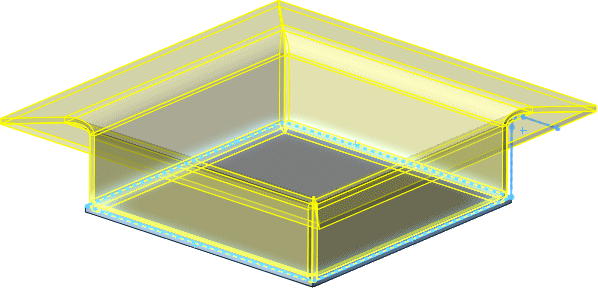

以連續的順序選擇斜接凸緣的邊線。

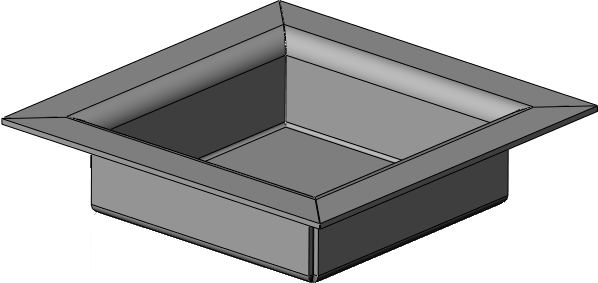

斜接凸緣即完成。
