標註不規則曲線控制點的尺寸

使用 智慧型尺寸 (「尺寸/限制條件」工具列) 標註不規則曲線控制點的尺寸。

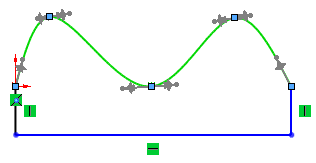

不規則曲線控制點的範例：

您可以新增以下的尺寸：

• 相切權重 1 及 相切權重 2
• 相切徑向方向

標註不規則曲線控制點的尺寸可讓您：

• 設定圖面而非 PropertyManager 中的值。
• 在設計表格中控制相切權重與方向。

標註不規則曲線控點的尺寸：

1. 在編輯草圖模式中，於不規則曲線 PropertyManager 的參數之下，選擇相切驅動(T)。

2. 按一下智慧型尺寸（尺寸/限制條件工具列）或工具 > 尺寸 > 智慧型。
3. 選取不規則曲線以顯示控點。

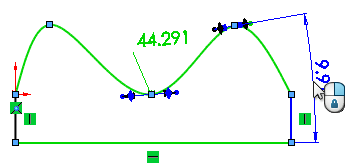

   對於 相切權重 1 - 相切權重 2
   選擇在任一端上的任何控制點，然後按一下來放置尺寸。 在修改方塊中設定尺寸。
   對於相切徑向方向
   選擇在任一端上的任何控制點，水平線，然後按一下來放置尺寸。 在修改方塊中設定尺寸。
