插入位置替換視圖 - 組合件

在組合件工程圖中，您可以使用「位置替換視圖」在單一視圖中重疊組合件的多個組態。 您可以使用組合件模型中的現有組態，也可以在作業中定義新的組態。

1. 使用位置替換視圖需要的方位來插入組合件的模型視角。 在開始位置使用組合件的組態。


2. 按一下位置替換視圖 (「工程圖」工具列)，或按一下插入 > 工程視圖 > 位置替換。
   位置替換PropertyManager 出現。 系統提示您選擇一個要將位置替換視圖插入其中的工程視圖。
3. 在模型組態之下，選擇：

   選項	敘述
   現有的模型組態	可讓您選擇要用於位置替換視圖的現有組合件組態。 從清單中選擇一個模型組態。
   新模型組態	可讓您在組合件模型中加入新的組態。 預設的名稱出現在方塊中。 您可以接受預設的名稱或輸入自己選擇的名稱。

4. 按一下。
   結果可能如下之一：

   • 淚有的模型組態 - 所選模型組態的位置替換視圖出淚在工琵視圖中，且 PropertyManager 關閉。 視圖已產生。 不需要再執行其他步驟。
   • 新組態 - 如果組合件文件尚未開啟，則會自動開啟該文件。 組合件的視角方位變更為工程視圖的方位。 組合件出現，移動零組件 PropertyManager 開啟，且自由拖曳啟用。 繼續進行步驟 5。


5. 使用任何 移動零組件 工具將組合件零組件移至所需位置。
   在 PropertyManager 中的選項下，可使用碰撞偵測和碰撞時停止來停止動作。



6. 按一下 以關閉移動零組件 PropertyManager 並回到工程圖中。

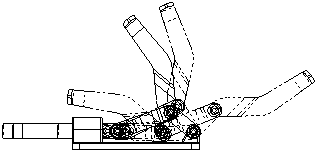

   組合件模型組態的位置替換視圖以兩點鏈線出現在工程視圖中，且位置替換 PropertyManager 關閉。


7. 使用相同的步驟來產生所需數量的位置替換視圖。
