Náhled ve WebGL

S použitím technologie prohlížeče eDrawings Web SOLIDWORKS PDM Web2 umožňuje dynamický náhled souborů SOLIDWORKS a eDrawings.

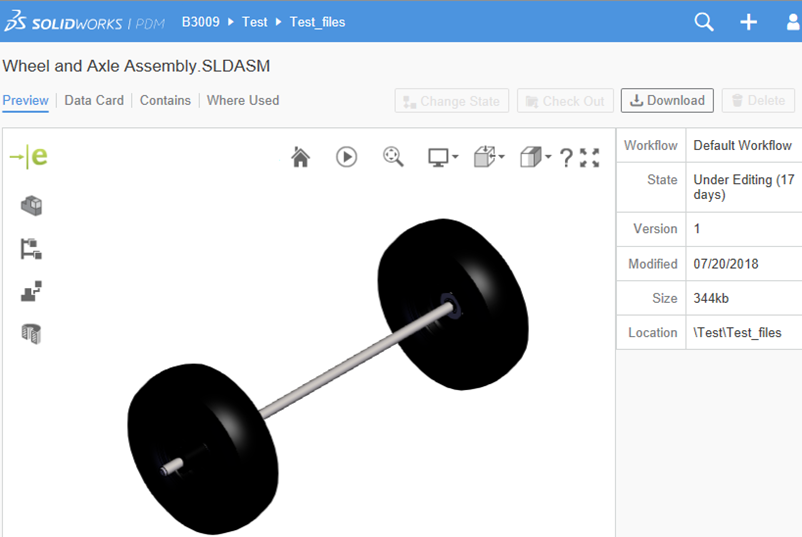

Stránka náhledu eDrawings zobrazuje nástroje a grafickou plochu.

Nástroje na horní straně a boku grafické plochy poskytují informace o modelu a umožňují vám určovat, jak bude model zobrazen.

Ikona eDrawings Informuje, že se jedná o náhled eDrawings.
Součásti Vypíše všechny součásti souboru. Po kliknutí na jednotlivé díly, se příslušný díl zvýrazní v grafické ploše.
Konfigurace Vypíše konfiguraci souboru.
Rozložit Určuje rozsah rozložení pomocí posuvníku.
Pohledové řezy Vytváří roviny řezu.
Resetovat Vrátí model nebo výkres do stavu při posledním otevření.

Když kliknete na Reset, všechny rotace, posunutí, pohyby součástí a změny orientace se vrátí zpět.
Animované pohledy Animuje model.
Zoom na všechno Umístí model přes celou grafickou plochu.
Okolní okluze Upraví útlum okolního světla takovým způsobem, že se objekt bude jevit jako během zamračeného dne.
Perspektiva Zobrazí model v perspektivním pohledu.
Orientace pohledů Zobrazí pohled, například v předním pohledu, zadním pohledu, pohledu zleva, zprava, shora, zdola a v izometrickém pohledu.
Zobrazení Zobrazuje model v pohledech Drátový režim, Stínované obrysy nebo Stínovaný režim.
Nápověda Zobrazuje gesta myši a dotyková gesta pro rotaci, posun, přiblížení a přizpůsobení modelu obrazovce.
Celá obrazovka Zobrazuje náhled celého okna prohlížeče.

Opětovným kliknutím ukončíte režim celé obrazovky.
Nástroje Řezy, Orientace pohledů, Zobrazit a Animovat pohledy jsou dostupné pro soubory dílů a soubory sestavy. Nástroje Součásti, Konfigurace a Rozložit jsou dostupné pouze pro soubory sestavy.
