V některých případech nám nemusí vazby vyhovovat, protože součásti jsou omezeny natolik, že je není možné do vazby přesunout. Součásti mohou být buď pevné, nebo spojené vazbou s jinými součástmi.
Příklad
Spodní plochy těchto dvou bloků jsou spojeny vazbou se stejnou rovinou:

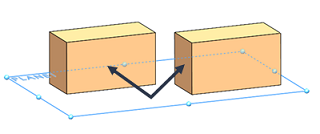

Přidáte-li mezi boční část jednoho bloku a boční část druhého stejnolehlou vazbu:
Bloky se přesunou do vazby:
Přidáte-li mezi spodní část jednoho bloku a horní část druhého stejnolehlou vazbu, zobrazí se chybové hlášení. První blok nemůže být současně spojen vazbou s rovinou a horní částí druhého bloku, protože spodní část druhého bloku je spojena vazbou s rovinou.
Jakým způsobem je MateXpert nápomocný
Když v tomto příkladu klepnete na možnost Určit diagnózu v nástroji MateXpert, program zaznamená tři konfliktní vazby. Těmito vazbami jsou dvě Stejnolehlé vazby roviny a stejnolehlá vazba spodní a horní plochy bloku.
Když klepnete na problematickou vazbu, nástroj MateXpert vám nahlásí, že plochy spojené vazbou nejsou sjednocené, a uvede, jak daleko jsou od sebe.
Jak můžete problém odstranit
Odstraňte, potlačte nebo upravte jednu z konfliktních vazeb.
K identifikaci a vyřešení problematických vazeb můžete použít možnost Zobrazit chyby vazeb.
