Vytvoření SpeedPak

Konfigurace SpeedPak je odvozena z existující konfigurace.

Vytvoření SpeedPak v sestavě

V souboru sestavy lze konfiguraci SpeedPak odvodit ze stávající konfigurace.

Postup vytvoření SpeedPak:

  1. Na kartě ConfigurationManager pod položkou Konfigurace klikněte pravým tlačítkem na existující konfiguraci a pak klikněte na položku Přidat SpeedPak.
  2. V příslušném PropertyManageru:
    1. Vyberte plochy, těla, referenční geometrii, skici a křivky, které bude možné vybrat v konfiguraci SpeedPak.
      Jestliže chcete zahrnout jen vnější těla, výběr podle pohledu nebo výběr více nebo méně součástí, můžete použít Rychle zahrnout.
    2. Volitelně vyberte Odstranit zdvojenou grafiku pro skrytí všech ostatních ploch, což ještě víc zlepší výkon.
    3. Klepněte na .

    Konfigurace SpeedPak je vytvořena jako potomek původní konfigurace. Je označena pomocí a k názvu de přidá přípona _speedpak.

    Ve stromu FeatureManager se neobjeví žádné součásti. Ikona sestavy v horní části stromu označuje, že aktivní konfigurace je konfigurace SpeedPak.

    Když v grafické ploše přesunete ukazatel na sestavu, jsou viditelné pouze plochy, těla, referenční geometrie a křivky vybrané pro konfiguraci SpeedPak, a pouze je můžete vybrat v oblasti kolem ukazatele.

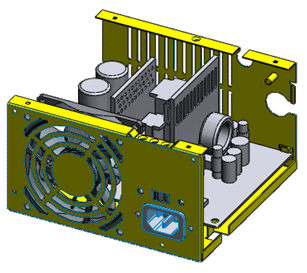

    Sestava bez ukazatele

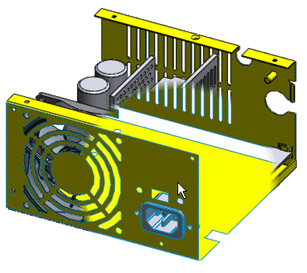

    Kurzor nad sestavou. Množství interních součástí už není viditelných, protože nebyly zahrnuty do konfigurace SpeedPak.

Vytvoření konfigurace SpeedPak z nadřazené sestavy

Můžete vytvářet konfigurace SpeedPak pro podsestavy z mateřské sestavy. Můžete se rozhodnout zahrnout pouze grafiku, případně zahrnout hrany, body a plochy spojené vazbou jako vyřešenou geometrii.

Postup vytvoření SpeedPak:

  1. V sestavě vyberte jednu nebo více podsestav.
  2. Klepněte pravým tlačítkem a klepněte na Možnosti konfigurace SpeedPak.
  3. Vyberte jednu z následujících možností:
    Volba Popis
    Vytvořit SpeedPak s vazbami Zahrne hrany, body a plochy spojené vazbou jako vyřešenou geometrii, což umožní vytvoření dalších vazeb k těmto entitám. Entity zahrnuté jako vyřešená geometrie obsahují entity podsestavy, které mají vazby k dalším součástem v otevřené mateřské sestavě nebo k samotné otevřené mateřské sestavě.
    Vytvořit SpeedPak grafiky Umožňuje zobrazit grafiku podsestavy, ale neobsahuje žádnou vyřešenou geometrii, což zvyšuje výkon.
    Konfigurace SpeedPak je vytvořena pro aktivní konfiguraci podsestavy. Je-li podsestava podsestavou nejvyšší úrovně, pak se konfigurace SpeedPak stává aktivní konfigurací používanou mateřskou sestavou.
