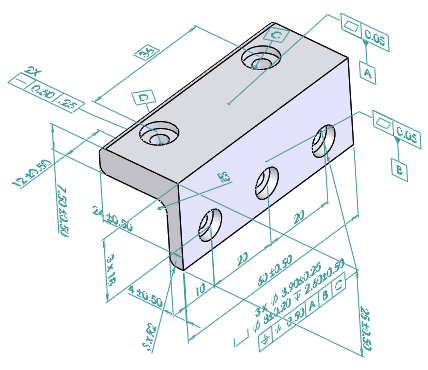

DimXpert pro díly je sada nástrojů, která slouží k aplikování kót a tolerancí na díly podle požadavků normy ASME Y14.41-2003 a ISO 16792:2006. Následně můžete použít tolerance s nástrojem TolAnalyst k provedení analýzy sestavení na sestavách, nebo s návazným systémem CAM, jinými analýzami tolerance či metrologickými aplikacemi.
Nastavte Normu kótování na ANSI (ASME) nebo ISO v nabídce .
Prvky
Prvky DimXpert znamenají prvky průmyslové výroby. Např. v oboru CAD se vytváří prvek „skořepina“, který odpovídá prvku „kapsa“ v oboru průmyslové výroby.
Podporované prvky průmyslové výroby:
- Přidání
- Zkosení
- Kužel
- Válec
- Typy nespojitých prvků
- Zaoblení
- Díra s válcovým zahloubením
- Díra s kuželovým zahloubením
- Jednoduchá díra
- Protínající kružnice
- Protínající čára
- Protínající rovina
- Průsečík
- Vrub
- Rovina
- Kapsa
- Slot
- Plošné
- šířka.
- Koule
