PropertyManager Tažený povrch

Nastavte možnosti správce PropertyManager na základě prvku tažený povrch.

Jak otevřít tohoto správce PropertyManager:

  1. Otevřete díl, který má skicu uzavřeného profilu a trasu skici nebo díl s čarou, hranou nebo křivkou skici na modelu, kterou můžete určit jako trasu.
  2. Klepněte na Tažený povrch (panel nástrojů Prvky).

Profil skici

Vytváří tažení po křivce prostřednictvím 2D posunu po 2D nebo 3D dráze skici.

Profil Nastaví profil (řez) použitý při tvorbě tažení. Vyberte profilu ve stromu FeatureManager nebo v grafické ploše. Můžete vybrat plochy, hrany a křivky přímo z modelů jako profily tažení po křivce. U prvků tažené plochy může být profil otevřený nebo uzavřený.
Cesta Zadá trasu, po které je profil tažen. Vyberte dráhu ve stromu FeatureManager nebo v grafické ploše. Trasa může být otevřená nebo uzavřená a trasou může být sada načrtnutých křivek obsažených v jedné skice, křivka nebo sada hran modelu. Počáteční bod trasy musí ležet v rovině profilu.

Pokud se dráha roztáhne přes profil, jsou k dispozici následující ovládací prvky.

Směr č.&1 Vytvoří prvek tažení po křivce pro segment dráhy, který je nalevo od profilu.
Obousměrný Vytvoří tažení po křivce, které se roztáhne v obou směrech dráhy z profilu skici.
Nemůžete použít vodicí křivky nebo nastavit počáteční a koncovou tečnost pro obousměrné tažení.
Směr č.&2 Vytvoří tažení po křivce pro druhý směr trasy.
Můžete určit hodnotu natočení trasy nezávisle pro každý směr tažení a použít hodnotu natočení po celé délce.

Kruhový profil

Vytváří plnou tyč nebo dutou trubku podél čáry, hrany nebo křivky skici přímo na modelu.

Profil Nastaví profil (řez) použitý při tvorbě tažení. Vyberte profilu ve stromu FeatureManager nebo v grafické ploše. U prvků tažené plochy může být profil otevřený nebo uzavřený.
  Průměr Určuje průměr profilu.

Řez, trasa ani výsledné tělo se nesmí samy protínat.

Řídící křivky

Nelze použít pro obousměrná tažení.

Řídící křivky Ovládá profil při jeho tažení podél trasy. Vyberte vodící křivky v grafické ploše.
Vodící křivka musí být stejnolehlá s profilem nebo s bodem ve skice profilu.
Nahoru nebo Dolů. Upraví pořadí vodících křivek. Vyberte vodící křivku a upravte pořadí profilu.

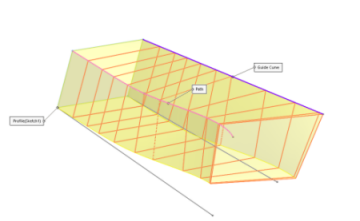

  Sloučit hladké plochy Zrušením výběru této možnosti zlepšíte výkon tažení s vodícími křivkami a rozdělení tažení ve všech bodech, kde vodící křivka nebo trasa nemá plynulé přechody. Proto se čáry a oblouky v řídících křivkách přesněji shodují.

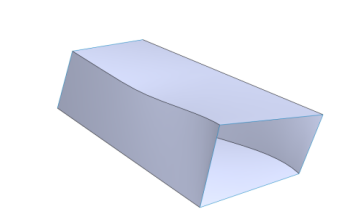

Možnost Sloučit hladké plochy je vybrána

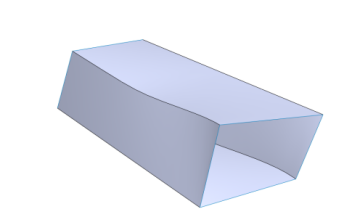

Možnost Sloučit hladké plochy není vybrána
Pokud zrušíte výběr možnosti Sloučit hladké plochy, mohou některé později vytvořené prvky selhat z důvodu změněné geometrie.
Zobrazit řezy Zobrazí řezy tažení. Vyberte šipky a zobrazte profil podle Čísla řezu. Nyní jej můžete odladit.



Možnosti

  Orientace profilu Ovládá orientaci Profilu při jeho tažení podél Trasy.


Použít trasu

Řez je vždy ve stejném úhlu vzhledem k trase.

Příklad funkce Použít trasu
Když vyberete možnost Použít trasu, možnosti stabilizují profily při jejich nesprávném zarovnání způsobeném malými a nerovnoměrnými výkyvy zakřivení podél trasy.

Zachovat konstantní normálu

Řez zůstane stále rovnoběžný k počátečnímu řezu bez ohledu na tečný vektor trasy.

Pokud existuje více profilů, budou řezy vždy paralelní k počátečnímu řezu.

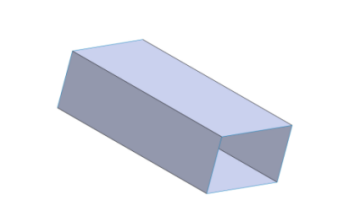

Příklad funkce Zachovat konstantní normálu

  Natočení profilu Použije zkroucení podél trasy. Vyberte jednu z následujících možností:

Žádný

(Pouze pro 2D trasy.) Zarovná profil kolmo k trase. Žádná oprava není použita.

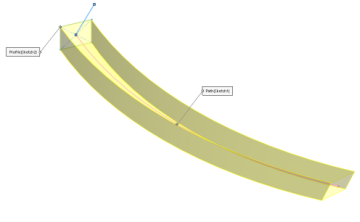

Příklad funkce Použít trasu a Žádný

Minimální natočení

(Pouze pro 3D trasy.) Použije opravu pro minimalizaci zkroucení profilu podél trasy.

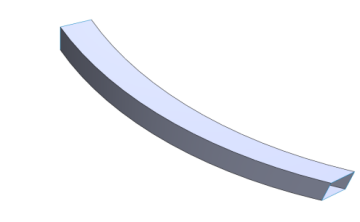

Příklad funkce Použít trasu a Minimální natočení

Podle trasy a první řídicí křivky

Vyberte možnost Použít trasu a první vodící křivku a zkroucení přechodných řezů je určeno vektorem od trasy k první vodící křivce. Úhel mezi horizontální rovinou a vektorem zůstává konstantní v rovinách skici všech přechodných řezů. Dostupné, pokud je vybrána jedna nebo více vodicích křivek.

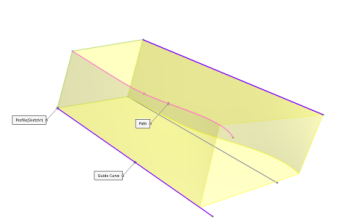

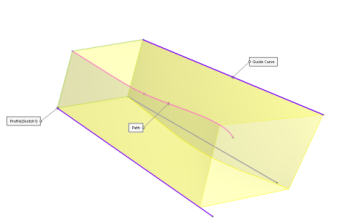

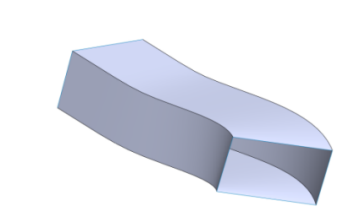

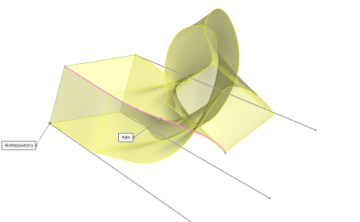

Příklad funkcí Použít trasu a Minimální natočení (vybrána jedna vodicí křivka)

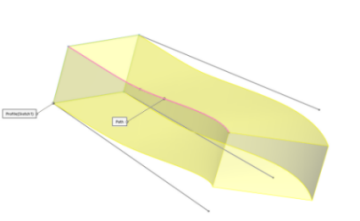

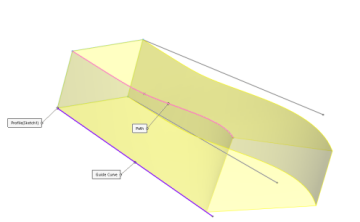

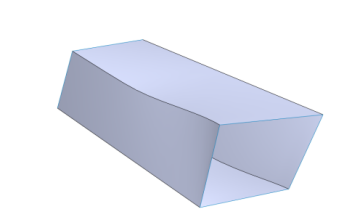

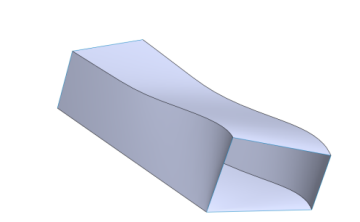

Příklad funkcí Použít trasu a Použít první vodící křivku (vybrána jedna vodicí křivka)

Podle první a druhé řídicí křivky

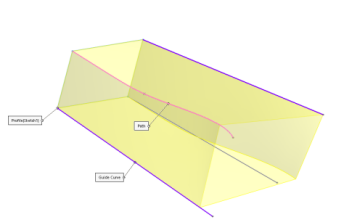

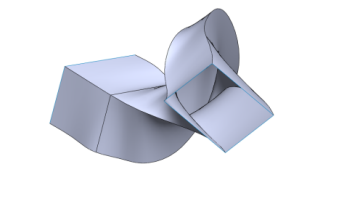

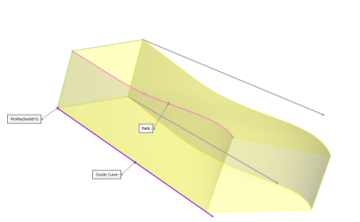

Příklad funkcí Použít trasu a Minimální natočení (vybrány dvě vodicí křivky)

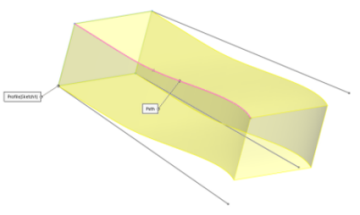

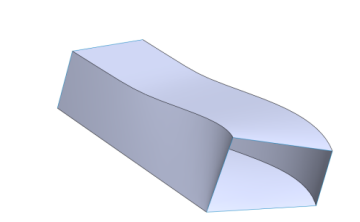

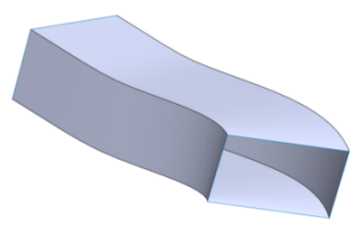

Příklad funkcí Použít trasu a Použít první vodící křivku (vybrány dvě vodicí křivky)

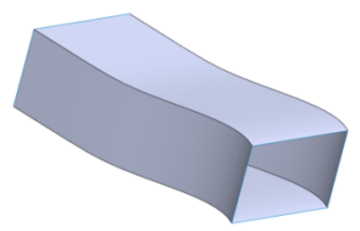

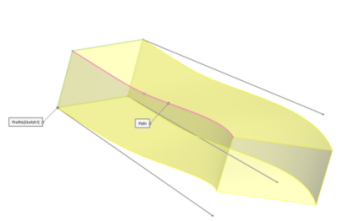

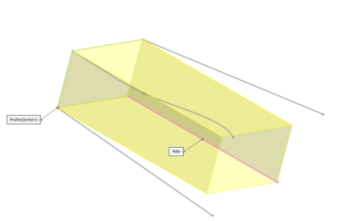

Příklad funkcí Použít trasu a Použít první a druhou vodící křivku (vybrány dvě vodicí křivky)
Vyberte možnost Použít první a druhou vodící křivku a zkroucení přechodných řezů je určeno vektorem od první k druhé vodící křivce. Úhel mezi horizontální rovinou a vektorem zůstává konstantní v rovinách skici všech přechodných řezů. Dostupné, pokud jsou vybrány dvě nebo více vodicích křivek.

Zadat úhel zkroucení

Určuje zkroucení profilu podél trasy. Vyberte Stupně, Radiány nebo Otáčky.

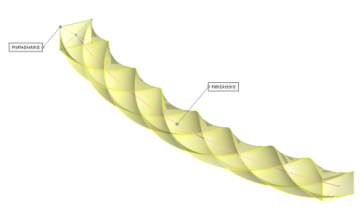

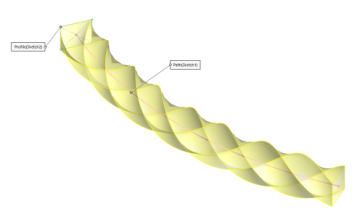

Příklad funkce Použít trasu s hodnotou Natočení 2,00 otáček
Příklad funkce Zachovat konstantní normálu s hodnotou Natočení 2.00 otáček

U uzavřených tras musí být hodnoty zkroucení rovny násobku kompletní otáčky, například 360 stupňů nebo 6,2831 radiánů.

Zadat směrový vektor

Vyberte rovinu, rovinnou plochu, čáru, hranu, válec, osu nebo pár vrcholů na prvku atd. a zadejte směrový vektor. Nedostupné pro funkci Zachovat konstantní normálu.

Příklad funkcí Použít trasu a Zadat směrový vektor (krátká modrá čára v náhledu)

Tečně k sousedním plochám

K dispozici při připojování tažení po křivce ke stávající geometrii. Zajistí tečnost přilehlých ploch na profilu. Dostupné s funkcí Použít trasu.

Přirozené

(Pouze pro 3D trasy.) Jak probíhá tažení profilu podél trasy, natáčí se kvůli zachování stejného úhlu vzhledem k zakřivení trasy. To může mít neočekávané výsledky.

Příklad funkce Použít trasu a Přirozené (zkroucení)

  Sloučit tečné plochy Pokud má profil tažení jednotlivé úseky tečné, způsobí to, že odpovídající povrchy ve výsledném tažení budou tečné. Plochy, které lze znázornit jako rovinu, válec nebo kužel, jsou zachovány. Ostatní přilehlé plochy jsou sloučeny a profily jsou zprůměrovány. Oblouky skici mohou být převedeny na splajny. Nemá žádný vliv, pokud se používají vodicí křivky.
  Zobrazit náhled Zobrazí stínovaný náhled tažení. Chcete-li, aby se zobrazily jen profily a trasa, zrušte zaškrtnutí tohoto políčka.

Počáteční a koncová tečnost

Typ počáteční tečnosti

Žádný

žádná tečnost není použita.

Tečnost trasy

Vytvoří tažení kolmé k trase na začátku.

Typ koncové tečnosti

Žádný

žádná tečnost není použita.

Tečnost trasy

Vytvoří tažení kolmé k trase na konci.

Zobrazení křivosti

Náhled sítě Použije na vybrané plochy náhled sítě, který lépe znázorňuje tvar povrchu.
Hustota sítě Tato možnost je k dispozici jen tehdy, je-li vybrána možnost Náhled sítě.

Upraví počet čar dané sítě.

Zebří pruhy Zobrazí zebří pruhy, které zvýrazňují záhyby nebo povrchové vady.
Křivost Aktivuje zobrazení křivosti povrchu.

Vyberte alespoň jednu z těchto možností:

Směr č.&1

Přepne zobrazení vrcholů křivosti podél Směru č.1.

Směr č.&2

Přepne zobrazení vrcholů křivosti podél Směru č.2.

Vyberete-li pro kterýkoli směr možnost Upravit barvu, můžete změnit barvu zobrazení křivosti.

Měřítko

Upraví velikost vrcholů křivosti.

Hustota:

Upraví počet čar zobrazení vrcholů křivosti.
