PropertyManager Odebrání tažením po křivce

Nastavte možnosti správce PropertyManager na základě prvku Odebrání tažením po křivce.

Jak otevřít tohoto správce PropertyManager:

  1. Otevřete díl, který má skicu uzavřeného profilu a trasu skici nebo díl s čarou, hranou nebo křivkou skici na modelu, kterou můžete určit jako trasu.

    V případě profilu objemu otevřete díl, který má tělo nástroje jako profil a trasu skici pro sledování.

  2. Klikněte na Odebrání tažením (panel nástrojů Prvky).

Profil skici

Vytváří tažení po křivce prostřednictvím 2D posunu po 2D nebo 3D dráze skici.

Profil Nastaví profil (řez) použitý při tvorbě tažení. Vyberte profilu ve stromu FeatureManager nebo v grafické ploše. Můžete vybrat plochy, hrany a křivky přímo z modelů jako profily tažení po křivce. U prvků přidání tažením po křivce musí být profil uzavřený. U prvků tažené plochy může být profil otevřený nebo uzavřený.
Cesta Zadá trasu, po které je profil tažen. Vyberte dráhu ve stromu FeatureManager nebo v grafické ploše. Trasa může být otevřená nebo uzavřená a trasou může být sada načrtnutých křivek obsažených v jedné skice, křivka nebo sada hran modelu. Počáteční bod trasy musí ležet v rovině profilu.

Pokud se dráha roztáhne přes profil, jsou k dispozici následující ovládací prvky.

Směr č.&1 Vytvoří tažení po křivce pro jednu stranu trasy.
Obousměrný Vytvoří tažení po křivce, které se roztáhne v obou směrech dráhy z profilu skici.
Nemůžete použít vodicí křivky nebo nastavit počáteční a koncovou tečnost pro obousměrné tažení.
Směr č.&2 Vytvoří tažení po křivce pro druhý směr trasy.
Můžete určit hodnotu natočení trasy nezávisle pro každý směr tažení a použít hodnotu natočení po celé délce.

Kruhový profil

Vytváří plnou tyč nebo dutou trubku podél čáry, hrany nebo křivky skici přímo na modelu.

Profil Nastaví profil (řez) použitý při tvorbě tažení. Vyberte profilu ve stromu FeatureManager nebo v grafické ploše.
  Průměr Určuje průměr profilu.

Řez, trasa ani výsledné tělo se nesmí samy protínat.

Profil objemu

Nejběžnější použití je při tvorbě odebrání kolem válcových těl. Tato možnost je také vhodná pro simulaci konečného frézování.

Když vyberete Objemové tažení, dráha musí být tečná (žádné ostré rohy) a musí začínat na profilu těla nástroje.

Objemové profily nejsou dostupné pro prvky sestavy.

Tělo pro obrábění Tělo nástroje musí být konvexní a nesmí být sloučeno s hlavním tělem:
  • Rotovaný prvek skládající se pouze z analytické geometrie, jako jsou čáry a oblouky.
  • Válcový vysunutý prvek.
Cesta Zadá trasu, po které je profil tažen. Vyberte dráhu ve stromu FeatureManager nebo v grafické ploše. Trasa může být otevřená nebo uzavřená a trasou může být sada načrtnutých křivek obsažených v jedné skice, křivka nebo sada hran modelu. Počáteční bod trasy musí ležet v rovině profilu.

Tělo nástroje a dráha
Odebrání tažením po křivce

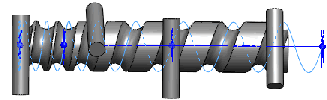

Povšimněte si, jak Objemové tažení pracuje s tělem nástroje, které sleduje dráhu spirály.

Řídící křivky

Použitelné pouze pro profily skici. Nejedná se však o obousměrná tažení po křivce.

Řídící křivky Ovládá profil při jeho tažení podél trasy. Vyberte vodící křivky v grafické ploše.
Vodící křivka musí být stejnolehlá s profilem nebo s bodem ve skice profilu.
Nahoru nebo Dolů. Upraví pořadí vodících křivek. Vyberte vodící křivku a upravte pořadí profilu.
  Sloučit hladké plochy Zrušením výběru této možnosti zlepšíte výkon tažení s vodícími křivkami a rozdělení tažení ve všech bodech, kde vodící křivka nebo trasa nemá plynulé přechody. Proto se čáry a oblouky v řídících křivkách přesněji shodují.

Možnost Sloučit hladké plochy je vybrána
Možnost Sloučit hladké plochy není vybrána
Pokud zrušíte výběr možnosti Sloučit hladké plochy, mohou některé později vytvořené prvky selhat z důvodu změněné geometrie.
Zobrazit řezy Zobrazí řezy tažení. Vyberte šipky a zobrazte profil podle Čísla řezu. Nyní jej můžete odladit.


Možnosti

  Orientace profilu Ovládá orientaci Profilu při jeho tažení podél Trasy.


Použít trasu

Řez je vždy ve stejném úhlu vzhledem k trase.

Když vyberete možnost Použít trasu, možnosti stabilizují profily při jejich nesprávném zarovnání způsobeném malými a nerovnoměrnými výkyvy zakřivení podél trasy.

Zachovat konstantní normálu

Řez je vždy kolmý k počátečnímu řezu.

Pokud existuje více profilů, budou řezy vždy paralelní k počátečnímu řezu.

  Natočení profilu Použije zkroucení podél trasy. Vyberte jednu z následujících možností:

Žádný

(Pouze pro 2D trasy.) Zarovná profil kolmo k trase. Žádná oprava není použita.

Minimální natočení

(Pouze pro 3D trasy.) Zabrání profilu v protnutí sebe sama při sledování trasy.

Podle trasy a první řídicí křivky





Vyberte možnost Použít trasu a první vodící křivku a zkroucení přechodných řezů je určeno vektorem od trasy k první vodící křivce. Úhel mezi horizontální rovinou a vektorem zůstává konstantní v rovinách skici všech přechodných řezů.

Podle první a druhé řídicí křivky



Vyberte možnost Použít první a druhou vodící křivku a zkroucení přechodných řezů je určeno vektorem od první k druhé vodící křivce. Úhel mezi horizontální rovinou a vektorem zůstává konstantní v rovinách skici všech přechodných řezů.

Zadat úhel zkroucení

Určuje zkroucení profilu podél trasy. Vyberte Stupně, Radiány nebo Otáčky.



Příklad zobrazuje jednu otáčku.

Šroubovice podél trasy s konstantní normálou

Vytvoří šroubovici řezu podél trasy a zachová řez kolmo k počátečnímu řezu při otáčení podél trasy.



Příklad zobrazuje jednu otáčku.

Zadat směrový vektor

Vyberte rovinu, rovinnou plochu, čáru, hranu, válec, osu nebo pár vrcholů na prvku atd. a zadejte směrový vektor. Nedostupné pro funkci Zachovat konstantní normálu.

Tečně k sousedním plochám

K dispozici při připojování tažení po křivce ke stávající geometrii. Zajistí tečnost přilehlých ploch na profilu.

Přirozené

(Pouze pro 3D trasy.) Jak probíhá tažení profilu podél trasy, natáčí se kvůli zachování stejného úhlu vzhledem k zakřivení trasy.
  Sloučit tečné plochy Pokud má profil tažení jednotlivé úseky tečné, způsobí to, že odpovídající povrchy ve výsledném tažení budou tečné. Plochy, které lze znázornit jako rovinu, válec nebo kužel, jsou zachovány. Ostatní přilehlé plochy jsou sloučeny a profily jsou zprůměrovány. Oblouky skici mohou být převedeny na splajny.
  Zobrazit náhled Zobrazí stínovaný náhled tažení. Chcete-li, aby se zobrazily jen profily a trasa, zrušte zaškrtnutí tohoto políčka.

Příklady objemových tažení:

Když zvolíte Použít trasu pro Typ orientace/natočení a Žádný pro Typ zarovnání trasy, bude tělo nástroje správně následovat tečny dráhy spirály.



Chcete-li, aby bylo tělo nástroje kolmé k odkazu, když se posunuje podél dráhy spirály, vyberte Směrový vektor pro Typ zarovnání trasy. Pak vyberte směr, ke kterému má tělo nástroje zůstat kolmé, například ke kolmici rovinné koncové plochy válce.

Tělo nástroje zůstane paralelní ke koncové ploše, když následuje dráhu spirály podél válce. Tato funkce je důležitá pro trh s obráběcími stroji.

Počáteční a koncová tečnost

Typ počáteční tečnosti a Typ koncové tečnosti.

Žádný žádná tečnost není použita.
Tečnost trasy Vytvoří tažení kolmé k trase na začátku.

Rozsah prvku

Určuje, která těla nebo součásti by měl prvek ovlivňovat.
  • Pro vícetělové díly viz Rozsah prvku ve vícetělových dílech.
  • Pro sestavy viz Rozsah prvku v sestavách.

Zobrazení křivosti

Náhled sítě Použije na vybrané plochy náhled sítě, který lépe znázorňuje tvar povrchu.
Hustota sítě Tato možnost je k dispozici jen tehdy, je-li vybrána možnost Náhled sítě.

Upraví počet čar dané sítě.
Zebří pruhy Zobrazí zebří pruhy, které zvýrazňují záhyby nebo povrchové vady.
Křivost Aktivuje zobrazení křivosti povrchu.

Vyberte alespoň jednu z těchto možností:

Směr č.&1

Přepne zobrazení vrcholů křivosti podél Směru č.1.

Směr č.&2

Přepne zobrazení vrcholů křivosti podél Směru č.2.

Vyberete-li pro kterýkoli směr možnost Upravit barvu, můžete změnit barvu zobrazení křivosti.

Měřítko

Upraví velikost vrcholů křivosti.

Hustota:

Upraví počet čar zobrazení vrcholů křivosti.
