Ajouter des cotes et des relations

Pour ajouter des cotes et des relations lorsque vous reconnaissez des fonctions:

Cliquez sur Options (barre d'outils Fonctions) ou sur Insertion > FeatureWorks > Options.
Cliquez sur Cotes/Relations et sélectionnez Activer la cotation automatique des esquisses et Ajouter des contraintes à l'esquisse.
Cliquez sur OK.
Cliquez sur Reconnaître les fonctions (barre d'outils Fonctions) ou sur Insertion > FeatureWorks > Reconnaître les fonctions.
Dans le PropertyManager, sélectionnez reconnaissance Automatique et Fonctions standard.
Cliquez sur pour continuer à reconnaître les fonctions.
Cliquez sur dans le PropertyManager Etape intermédiaire pour créer les fonctions.
FeatureWorks analyse le modèle et crée les fonctions.

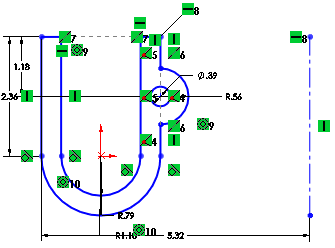

Editez l'esquisse de la fonction pour afficher les cotes et les relations.
