Commentaires

Vous pouvez ajouter des commentaires textuels aux éléments figurant dans l'arbre de création FeatureManager (assemblages, composants, fonctions et esquisses), à l'instar de notes Post-it®. Vous pouvez inclure une indication d'horodatage dans les commentaires textuels.

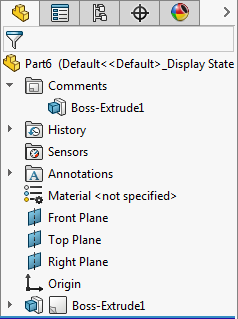

Lorsque vous ajoutez un premier commentaire à un document, un dossier Commentaires est créé dans l'arbre de création FeatureManager. Les commentaires s'affichent dans des info-bulles, à la fois dans le dossier Commentaires et sur l'élément concerné dans l'arbre de création FeatureManager.

Vous ne pouvez ajouter qu'un seul commentaire par élément. Il est possible d'ajouter plusieurs entrées à un commentaire.

Commentaires dans l'arbre de création FeatureManager

  • Vous pouvez ajouter des commentaires aux nœuds suivants dans l'arbre de création FeatureManager :
    • Contraintes (tous les types)
    • Dossier ou groupe de contraintes
    • Dossiers
    • Capteurs
    • Matériau
    • Vues d'annotations
    • Blocs
    • Dossier Corps volumiques
    • Dossier Corps surfaciques
    • Nœuds de tôlerie
    • Références de contrainte
  • Vous pouvez activer les indicateurs de commentaires pour identifier ces derniers.
  • Dans l'arbre de création FeatureManager, vous pouvez ajouter des commentaires autonomes non attachés à une fonction ou un nœud.
  • Vous pouvez joindre une image ou une capture d'écran d'un modèle lorsque vous créez ou modifiez un commentaire.
  • Vous pouvez afficher les commentaires de fonction dans le PropertyManager.
  • Il est possible d'ajouter un horodatage à un commentaire.
  • Tous les commentaires sont disponibles pour consultation dans une boîte de dialogue unique.
Vous pouvez ajouter des commentaires dans l'onglet ConfigurationManager . Les commentaires s'affichent dans le dossier Commentaires de configuration .

Ajout d'un commentaire

Pour ajouter un commentaire:

  1. Cliquez à l'aide du bouton droit de la souris sur un élément dans l'arbre de création FeatureManager et sélectionnez Commentaire > Ajouter un commentaire .
  2. Saisissez un texte dans la boîte de message. Cliquez sur Ajouter l'horodatage pour ajouter la date et l'heure.

    Pour ajouter automatiquement un horodatage à un commentaire :

    1. Cliquez sur Outils > Options > Options du système > Collaboration.
    2. Sous Commentaires, sélectionnez Ajouter automatiquement l'horodatage aux commentaires.
  3. Cliquez sur Enregistrer et fermer.

Ajout de commentaires autonomes

Dans l'arbre de création FeatureManager, vous pouvez ajouter des commentaires autonomes non attachés à une fonction ou un nœud.

Pour ajouter des commentaires autonomes :

  1. Cliquez sur Ajouter un commentaire (barre d'outils Standard).
  2. Dans la zone Commentaire, saisissez le commentaire et cliquez sur Enregistrer et fermer.
    Le commentaire autonome est ajouté au dossier Commentaires situé dans l'arbre de création FeatureManager.
    Vous pouvez cliquer sur le dossier Commentaires à l'aide du bouton droit de la souris et sélectionner Ajouter un commentaire afin d'insérer un commentaire autonome.

Activation des indicateurs de commentaire

Vous pouvez activer les indicateurs de commentaires dans l'arbre de création FeatureManager pour les retrouver plus facilement.

Pour activer les indicateurs de commentaires :

  1. Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur le nœud supérieur.
  2. Cliquez sur Affichage de l'arbre > Montrer l'indicateur de commentaire .
    Des indicateurs visuels s'affichent dans l'arbre de création FeatureManager pour indiquer si un commentaire existe.


Edition d'un commentaire

Pour éditer un commentaire:

  1. Cliquez à l'aide du bouton droit de la souris sur un élément doté d'un commentaire dans l'arbre de création FeatureManager et sélectionnez Commentaire > Editer un commentaire .
  2. Editer le commentaire, puis cliquez sur Enregistrer et fermer.

Suppression des commentaires

Pour supprimer un commentaire:

Cliquez à l'aide du bouton droit de la souris sur un élément doté d'un commentaire dans l'arbre de création FeatureManager, sélectionnez Commentaire > Supprimer le commentaire, puis choisissez Oui pour confirmer l'opération.

Ajout d'images et de captures d'écran aux commentaires

Vous pouvez ajouter des images et des captures d'écran aux commentaires.

Pour ajouter des images et des captures d'écran aux commentaires :

  1. Cliquez sur Ajouter un commentaire (barre d'outils Standard).
  2. Dans la boîte de dialogue Commentaire, cliquez sur une ou les deux options suivantes :
    • Insérer une image . Ajoute l'image sélectionnée au commentaire.
    • Insérer une capture d'écran . Ajoute une image de la zone graphique dans le commentaire.
  3. Cliquez sur Enregistrer et fermer.

Affichage de tous les commentaires

Vous pouvez afficher l'ensemble des commentaires dans la boîte de dialogue Commentaires.

Pour afficher tous les commentaires :

  1. Cliquez à l'aide du bouton droit de la souris sur le dossier Commentaires dans l'arbre de création FeatureManager et sélectionnez Afficher tous les commentaires.
  2. Facultatif : Triez les commentaires en sélectionnant l'une des options suivantes :
    • Hiérarchie
    • Nom
    • Date

Affichage et modification des commentaires dans les PropertyManager

Vous pouvez afficher et modifier les commentaires d'une fonction dans les PropertyManager.

Pour afficher et modifier les commentaires dans les PropertyManager :

  1. Cliquez sur Outils > Options > Options du système > Collaboration.
  2. Dans la boîte de dialogue, sélectionnez Afficher les commentaires dans PropertyManager.
  3. Dans l'arbre de création FeatureManager, sélectionnez une fonction accompagnée d'un commentaire, puis cliquez sur Editer la fonction .
  4. Dans le PropertyManager, sous Commentaire, cliquez sur Editer.
  5. Modifiez le commentaire, puis cliquez sur Enregistrer et fermer.
  6. Cliquez sur .
