Le PropertyManager Cotation - Valeur

Pour ouvrir ce PropertyManager :

Sélectionnez une ou plusieurs cotes.

Si vous sélectionnez plusieurs cotes, seules les propriétés qui s'appliquent à toutes les cotes sélectionnées sont disponibles.

Outils d'aide à la cotation

Permet de coter une mise en plan à l'aide de la cotation intelligente ou de DimXpert (pour les mises en plan). Cliquez sur DimXpert pour accéder aux onglets DimXpert (pour les mises en plan) et Cotation automatique.

	Cotation intelligente	Permet de créer des cotes à l'aide de l'outil Cotation intelligente.
	Cotation rapide	Vous permet d'activer ou de désactiver le sélecteur cotation rapide. Cochez la case pour l'activer, décochez-la pour le désactiver. Ce paramètre reste activé dans les sessions suivantes.
	DimXpert	Permet d'appliquer des cotes pour contraindre totalement des fonctions de fabrication (répétitions, rainures, poches, congés, etc.) et des cotes de positionnement, en utilisant DimXpert pour les mises en plan.

Style

Style

Tolérance/Précision

	Valeur du texte associé	Choisissez une valeur dans la cote sélectionnée. Cette option est disponible pour les cotes ayant plusieurs valeurs dans le texte associé.
	Type de tolérance	Faites votre sélection dans la liste. Les sélections disponibles dépendent du type de cote. Voir Exemples de tolérance et précision de cotation.
	Variation maximum
	Variation minimum
	Précision des unités	Pour la valeur de la cote, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste.
	Tolérance/Précision	Pour les valeurs de tolérance, sélectionnez le nombre de chiffres après la virgule.
	Lier les précisions au modèle	Pour les cotes importées, définit les modifications de précision de tolérance ou d'unité comme étant paramétriques avec le modèle.
	Configurations (Pièces et assemblages uniquement.)	Appliquez la tolérance de cotation aux configurations spécifiques pour les cotes pilotées uniquement.
	Classification (Ajustement, Ajustement avec tolérance, ou Ajustement (tolérance uniquement).)	Lorsque vous sélectionnez Ajustement de l'alésage ou Ajustement de l'arbre (ci-dessous), la liste destinée à l'autre catégorie (Ajustement de l'alésage ou Ajustement de l'arbre selon votre sélection) est filtrée en fonction de la classification.
	Ajustement de l'alésage et Ajustement de l'arbre (Ajustement, Ajustement avec tolérance ou Ajustement (tolérance uniquement).)	Faites votre choix dans les listes ou tapez n'importe quel texte. Les tolérances bilatérales (Variation maximum et Variation minimum) sont disponibles dans le type Ajustement avec tolérance ou Ajustement (tolérance uniquement) si vous spécifiez Ajustement de l'alésage ou Ajustement de l'arbre, mais pas les deux.
	Affichage de tolérance d'ajustement (Ajustement, Ajustement avec tolérance, ou Ajustement (tolérance uniquement).)	Empilée avec affichage de la ligne Empilée sans affichage de la ligne Affichage linéaire
	Montrer les parenthèses	Les parenthèses sont disponibles dans les tolérances Bilatérale, Symétrique et Ajustement avec tolérance. Des parenthèses sont disponibles dans le type Ajustement avec tolérance si vous spécifiez Ajustement de l'alésage ou Ajustement de l'arbre, mais pas les deux.

2e Tolérance/Précision

Disponible pour les cotes de chanfrein. Voir Insertion de cotes de chanfrein dans les mises en plan.

Valeur primaire

La Valeur primaire est affichée pour les cotes pilotantes et peut être modifiée pour altérer le modèle. Vous pouvez modifier les valeurs de cotation. Pour les cotes non référencées, vous pouvez changer le nom de la cote. Les cotes pilotées (de référence) affichent une valeur et un nom, mais ne peuvent pas être modifiées.

	Nom,	Le nom de la cote sélectionnée.
	Valeur de la cote	La valeur de la cote sélectionnée.
	Remplacer par la valeur	Sélectionnez pour remplacer la valeur primaire et tapez une nouvelle valeur. Si vous désactivez Remplacer par la valeur, la cote reprend sa valeur d'origine, mais conserve la tolérance. Les valeurs remplacées ne sont pas automatiquement mises à jour lorsque la géométrie change. Valeur originale Valeur modifiée
	Inverser la direction	Changez la direction de la cote entre positive et négative.
	Configurations (Pièces et assemblages uniquement.)	Applique les données Valeur primaire à des configurations spécifiques.

Texte de cotation

	Texte	La cote apparaît automatiquement dans la case, représentée par <DIM>. Placez le pointeur n'importe où dans la case pour insérer un texte. Si vous supprimez <DIM>, vous pouvez réinsérer la valeur en cliquant sur Ajouter une valeur (XX.XX). Pour certains types de cotes, un texte supplémentaire apparaît automatiquement. Ainsi, l'option Symbole pour le perçage affiche le diamètre et la profondeur du perçage (représenté par <MOD-DIAM><DIM><HOLE-DEPTH>xx) dans le cas d'un perçage de type Chambrage. Les Symboles pour le perçage des perçages créés à l'aide de l'Assistance pour le perçage affichent les informations fournies par celle-ci. Vous pouvez éditer le texte et insérer des variables à partir de la boîte de dialogue Variables de symbole . Pour la norme d'habillage ISO avec ligne d'attache continue et texte aligné, vous pouvez utiliser le champ Texte de cote pour placer le texte au-dessus et au-dessous des lignes de cote, ou le texte de double cote scindé au-dessus et au-dessous des lignes de cote pour les cotes linéaires, de diamètre et de rayon. Vous ne pouvez fractionner le texte que si la Position du texte est définie sur Ligne d'attache continue, texte aligné dans Outils > Options > Propriétés du document > Cotes . Utilisez la seconde case pour placer le texte sous la ligne de cote solide. Les parenthèses et le contour d'inspection peuvent être appliqués en haut et en bas indépendamment les uns des autres.
	Ajouter des parenthèses	Les cotes pilotées (de référence) peuvent être affichées avec ou sans parenthèses. Par défaut elles sont affichées avec des parenthèses.
	Cote de contrôle
	Centrer la cote	Lorsque vous faites glisser un texte de cote entre les lignes de rappel, il est automatiquement attiré vers le centre.
	Texte décalé	Décale le texte de cote par rapport à la ligne de cote à l'aide d'une ligne d'attache.

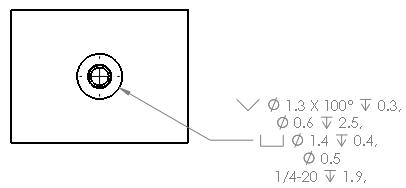

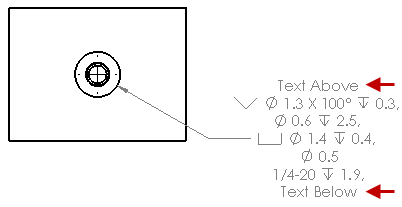

	Inverser l'ordre des symboles	Inverse l'ordre des symboles pour les perçages créés avec l'outil Perçage avancé. Inverser l'ordre des symboles sélectionné Inverser l'ordre des symboles désélectionné Vous pouvez définir le symbole dans la fonction en incluant un texte supplémentaire. Saisissez le texte à inclure dans Texte au-dessus et Texte au-dessous.
	Permuter les messages de face de dessus et de dessous	Sélectionnez cette option pour inverser les chaînes de texte de face supérieure et inférieure.
	Justifier	Vous pouvez justifier le texte horizontalement et, pour certaines normes, vous pouvez justifier la ligne d'attache verticalement. Aligné à gauche , Centré , Aligné à droite Aligné à gauche     Aligné à droite Aligné en haut , , Aligné en bas Aligné en haut Aligné au milieu Aligné en bas
	Symboles	Cliquez pour placer le pointeur où vous voulez mettre un symbole standard. Cliquez sur l'icône d'un symbole ou sur Autres pour accéder à la Bibliothèque de symboles. Voir Utilisation de la bibliothèque de symboles.
	Tout en majuscules	Affiche le texte en majuscules dans la zone graphique pour la cote ou le symbole pour le perçage sélectionné. Désactivez l'option pour revenir à la casse mixte.
	Affichage des cotes de chanfrein	Distance X Distance Distance X Angle Angle X Distance C Distance Disponible uniquement pour les chanfreins avec des angles de 45°.

Double cotation

Spécifie que la cote est affichée dans le système d'unités du document et dans les unités de double cotation Les deux unités sont spécifiées dans Propriétés du document - Unités . Vous spécifiez l'endroit où sont affichées les unités suppléantes dans Propriétés du document - Cotes . La double cotation est affichée entre crochets.

	Précision des unités	Pour la valeur de la cote, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste.
	Tolérance/Précision	Pour les valeurs de tolérance, sélectionnez le nombre de chiffres après la virgule.
	Lier les précisions au modèle	Pour les cotes importées, définit les modifications de précision de tolérance ou d'unité des unités secondaires comme étant paramétriques avec le modèle.
	Arrondir à la décimale précédente	Contrôle l'arrondi interne pour chaque cote individuelle.
	Fractionner	Sélectionnez pour définir de nouvelles cotes linéaires avec doubles cotations pour afficher la fraction au-dessus et au-dessous de la ligne de cote non interrompue. Vous ne pouvez fractionner le texte que si la Position du texte est définie sur Ligne d'attache continue, texte aligné dans Outils > Options > Propriétés du document > Cotes .
