Vous pouvez spécifier les valeurs de zone de pliage ou de perte au pli pour une pièce de tôlerie dans un table de zones de pliage. Vous pouvez également spécifier des valeurs de facteur K dans leurs propres tables de zones de pliage. La table de zones de pliage contient des valeurs de rayon de pliage, d'angle de pliage et d'épaisseur de la pièce.
Vous pouvez utiliser deux types de table de zones de pliage:
- Un fichier texte avec l'extension .btl
- Une feuille de calcul Excel intégrée
Utilisez une table de gabarits de tôlerie/zones de pliage permettant d'obtenir les valeurs d'épaisseur et de pliage avec une seule table.
Une comparaison des deux méthodes apparaît ci-après:
| Fichier texte |
Feuille de calcul Excel |
|---|
| Quand vous partagez vos pièces avec un collègue, n'oubliez pas de partager votre table de zones de pliage. |
Lorsque vous partagez votre pièce avec un collègue, votre table de zones de pliage est incluse automatiquement puisqu'elle est intégrée. |
| Les tables au format texte peuvent être éditées dans diverses applications. |
Les feuilles de calcul Excel peuvent être éditées dans Microsoft Excel uniquement. |
- Il vous est recommandé d'utiliser la feuille de calcul Excel à moins d'avoir des tables de zones de pliage de SOLIDWORKS 2000 ou antérieures.

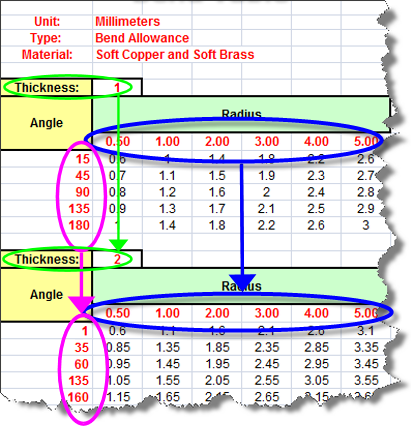

- Si vous modifiez une table de zones de pliage contenant de multiples tables d'épaisseur de pliage, les rayons doivent être les mêmes. Par exemple, si vous insérez un nouveau rayon de pliage dans une table de zones de pliage contenant de multiples tables d'épaisseur de pliage, vous devez insérer la nouvelle valeur dans toutes les tables. Toutefois, les angles peuvent différer.
Vous pouvez éditer une table de zones de pliage dans une fenêtre Excel séparée. Cliquez sur . Après avoir modifié la table, enregistrez-la, puis réinsérez-la dans la pièce pour que les modifications prennent effet.
